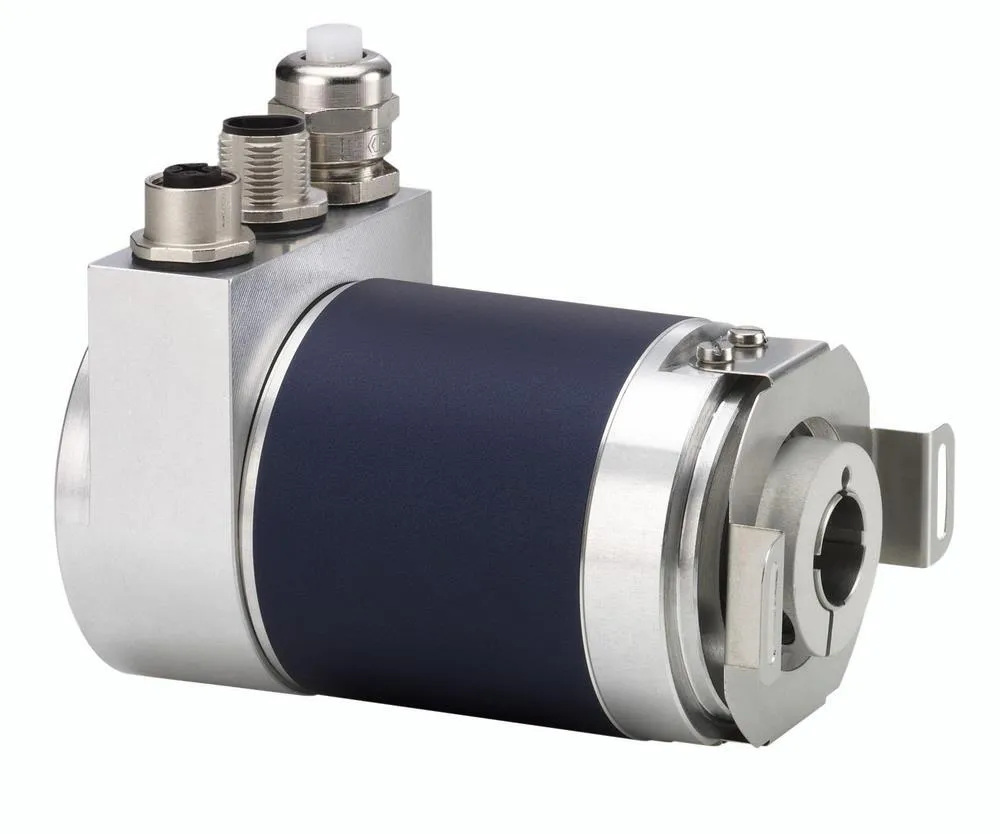

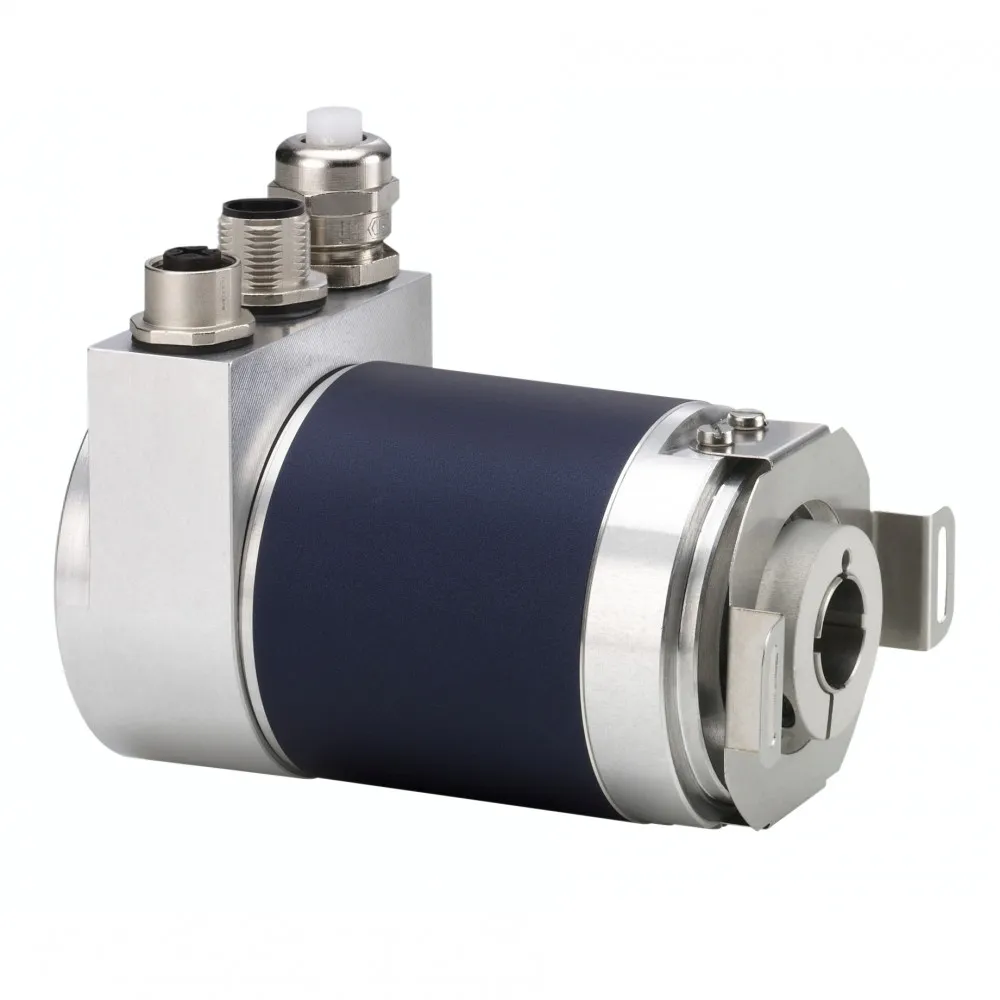

АБСОЛЮТНЫЙ ОДНООБОРОТНЫЙ ЭНКОДЕР 58ММ - XCC3515CS84CBN

Артикул: XCC3515CS84CBN
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Вес нетто
0.57 кг
Маркировка
CE
[us] номинальное напряжение сети
24 В постоянный ток
Тип управляющего вала
полый
Специальная область применения продукта
-
Краткое название устройства
XCC
Температура окружающей среды при хранении
-40-85 °C
Сертификаты
CiA стандарты оперативной совместимости Schneider Electric
Степень защиты ip
IP64 в соответствии с МЭК 60529
Рабочая температура окружающей среды
-40-85 °C
Тип шарикоподшипников
6803ZZ
Материал основания
алюминий
Значение момента
0.003 Н·м
Максимальное число оборотов
6000 об/мин
Допуск вала
F7
Тип выходного каскада
CANopen 25-разрядн.
Разрешение
4096 turns/8192 points
Диаметр вала
15 мм
Момент инерции вала
30 г/см²
Материал вала
нержавеющая сталь
Серия
OsiSense XCC
Диаметр
58 мм
Тип датчика положения
mltrn abs encoder fieldbus
Материал шкафа
алюминий
Максимальная нагрузка
11 daN радиальный
Скорость передачи
1000 Кбит/s 800 kbit/s 20 kbit/s 250 kbit/s 10 kbit/s 125 kbit/s 50 kbit/s 500 kbit/s
Выходная частота
800-800 кГц
Стойкость к электромагнитным полям
10 В/м уровень 3 в соответствии с МЭК 61000-4-3
Светодиодный индикатор состояния
CAN_RUN: 1 светодиод (зеленый) CAN_ERR: 1 светодиод (красный)
Пределы напряжения питания
10-30 В постоянный ток
Тип шины
CANopen S10 (Transparent Ready) DS 406 V3.1, class C2 в соответствии с DR303-1V1.3, DR303-3 V1.2., ISO 11898, DS301 V4.02/CAN2.A
Выдерживаемая импульсная помеха
0.5 кВ, уровень 1 в соответствии с МЭК 61000-4-5
Стойкость к коммутационным помехам
1 кВ сигнальные порты уровень 3 в соответствии с МЭК 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с МЭК 61000-4-4
Стойкость к электростатическому разряду
2 кВ (Разряд при контакте) уровень 2 в соответствии с МЭК 61000-4-2 4 кВ (Выброс воздуха) уровень 2 в соответствии с МЭК 61000-4-2
Потребляемый ток
0...100 мА холостой ход
Ударопрочность
100 gn для 6 мс в соответствии с IEC 60068-2-27
Виброустойчивость
10 gn (частота= 10-2000 Гц) в соответствии с IEC 60068-2-6
Электрическое соединение
1 вилка + 1 розетка + 1 кабельный сальник M12 радиальный 5 контактов Pg 9 radial для подключения сетевых входов/выходов и внешнего пит
Тип защиты
защита от включения с обратной полярностью защита от бросков напряжения
Описание

Абсолютный однооборотный энкодер 58ММ. серия продукта: OsiSense XCC
- тип датчика положения: mltrn abs encoder fieldbus
- диаметр: 58 мм
15полый
- разрешение: 4096 turns/8192 points
- тип выходного каскада: CANopen 25-разрядн.
- скорость передачи: 250 kbit/s, 800 kbit/s, 1000 kbit/s, 50 kbit/s, 10 kbit/s, 20 kbit/s, 125 kbit/s, 500 kbit/s
- материал шкафа: алюминий.
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
