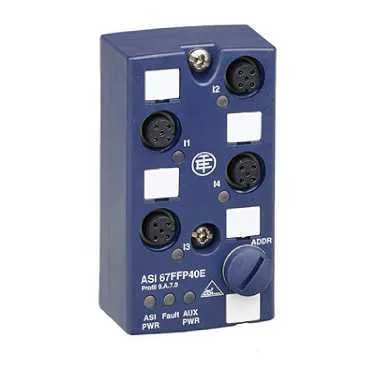

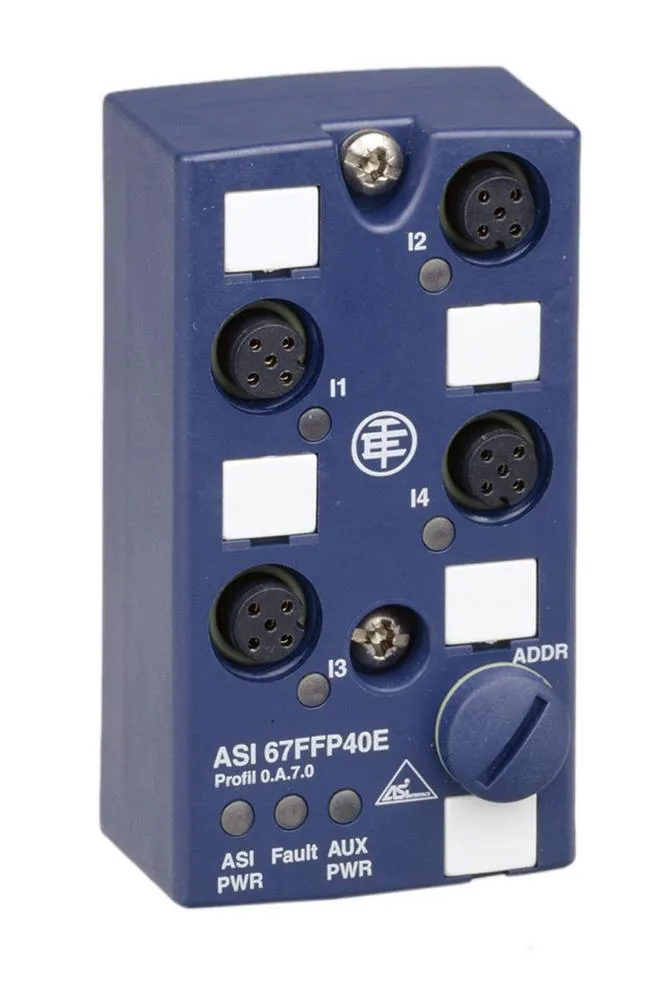

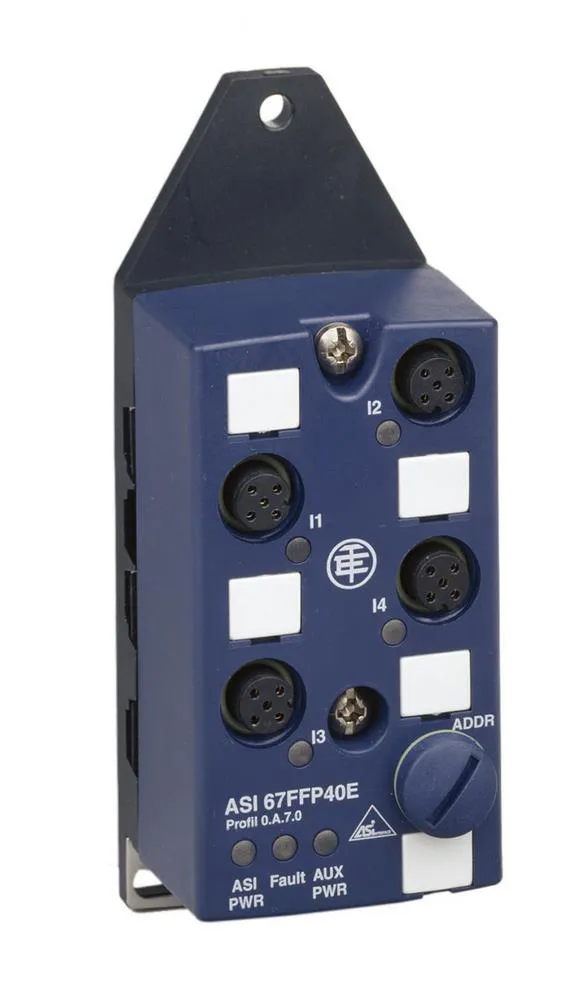

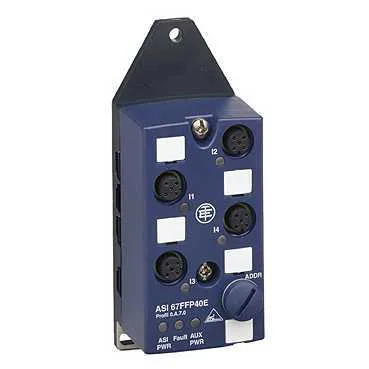

Asi монтажная база 4 точки фиксации 60мм - ASI67FFP40E
Артикул:
ASI67FFP40E
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Стойкость к помехам, наведенным радиочастотными полями
- 3 В в соответствии с EN/IEC 61000-4-6
- Выдерживаемая импульсная помеха
- 2 кВ при 12 Ом (общий режим) в соответствии с EN/IEC 61000-4-5 1 кВ при 2 Ом (дифференциальн. режим) в соответствии с EN/IEC 61000-4-5
- Категория монтажа
- II в соответствии с IEC 60664
- Потребляемый ток датчиков
- <= 150 мА при 40...70 °C, тип защиты: защита от перегрузки и короткого замыкания <= 200 мА при < 40 °C, тип защиты: защита от перегрузки и короткого замыкания
- Питание датчика
- 18...30 В в соответствии с EN/IEC 60947-5-1
- Питание
- Через линию AS-Interface для сторона датчика
- Профиль as-i
- 0A70
- Защита от включения с обратной полярностью
- Встроенный
- Количество входов
- 4
- Тип шкафа
- Компактный
- Версия as-i
- V2.1
- Напряжение испытания изоляции
- 0.5 кВ между входами и выходами в течение 1 мин. в соответствии с EN/IEC 60664-1 0.5 кВ между входами и линией вспом. питания в течение 1 мин. в соответствии с EN/IEC 60664-1 0.5 кВ между линиями вспом. питания и линией AS-Interface в течение 1 минуты в соответствии с EN/IEC 60664-1 2 кВ между выходами и линией AS-Interface в течение 1 минуты в соответствии с EN/IEC 60664-1
- Стойкость к коммутационным помехам
- 2 кВ в соответствии с EN/МЭК 60100-4-4 уровень 3
- Устойчивость к радиополям
- 10 В/м в соответствии с EN/МЭК 61000-4-3 уровень 3
- Стойкость к электростатическому разряду
- 8 кВ в соответствии с EN/МЭК 61000-4-2 уровень 3
- Материал корпуса
- PBT 30 % GF Valox 553
- Электрическое соединение
- 1 IDC для линия AS-Interface 4 розетки M12 standard для датчик 1 IDC для вспом. питание 1 разъем jack
- Биты параметров
- Не используется
- Состояние пропадания обмена данными через выходы
- Выкл. при отсутствии связи
- Предельный уровень коммутации тока в состоянии 0
- < 2 мА (сторона датчика)
- Предельный уровень коммутации напряжения в состоянии 0
- < 5 В (сторона датчика)
- Предельный уровень коммутации тока в состоянии 1
- > 6 мА (сторона датчика)
- Предельный уровень коммутации напряжения в состоянии 1
- > 11 В (сторона датчика)
- Совместимость входа
- 2- или 3-проводн. PNP в соответствии с EN/МЭК 61131-2 тип 2
- Потребляемый ток
- <= 45 мА линия AS-Interface без питания датчика
- Кол-во адресов
- <= 62
- Адресация
- Расширенн. A/B
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 0,7 gn (f = 13.2...100 Гц) в соответствии с GL +/-1 mm (f = 2...36 Гц) в соответствии с EN/IEC 60068-2-6 +/-1 mm (f = 2...13.2 Гц) в соответствии с GL 5 gn (f = 36...150 Гц) в соответствии с EN/IEC 60068-2-6
- Входной ток
- 8 мА
- Номинальное напряжение питания [us]
- 26.5...31.6 V для линия AS-Interface
- Температура окружающего воздуха при хранении
- -40...85 °C
- Рабочая температура
- -25...70 °C в соответствии с EN/IEC 60529
- Монтаж
- 2 или 3 винтами M4 Защелкивающ., монтаж на симметричная рейка 35 мм в соответствии с EN/IEC 60715
- Материал
- Нержавеющая сталь
- Cтепень защиты ip
- IP54 для использования в качестве отвода или на конце линии в соответствии с IEC 60529 IP67 в соответствии с IEC 60529
- Момент затяжки
- 0.6 Н-м
- Сигнализация
- 1 светодиод красный, функции: авария 1 светодиод зеленый, функции: включение питания AS-Interface (ANSI PWR) 1 светодиод зеленый, функции: вспом. питание вкл. (AUX PWR) 4 светодиода желтый, функции: состояние входа
- Огнестойкость
- При 750 °C, время отключения: < 30 с в соответствии с EN/IEC 60695-2-11
- Степень загрязнения
- 3 в соответствии с EN/IEC 60604-4-1
- Сертификация
- UL CSA AS-Interface № 55001
- Масса продукта
- 0.09 кг
- Тип изделия или компонента
- Интерфейс прямого соединения
- Совместимость серий изделий
- Кабельная система AS-Interface
- Семейство продуктов
- Advantys
