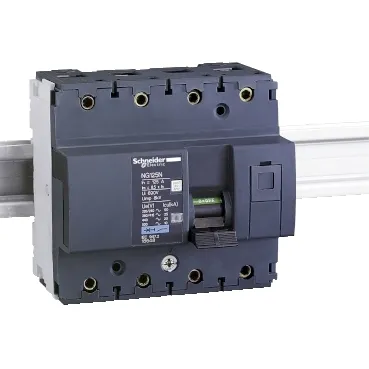

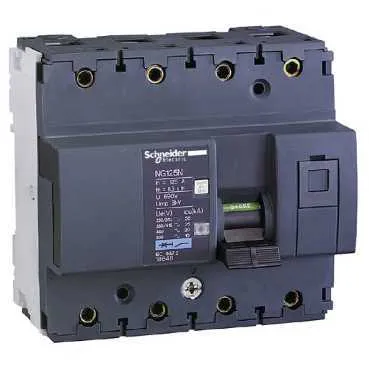

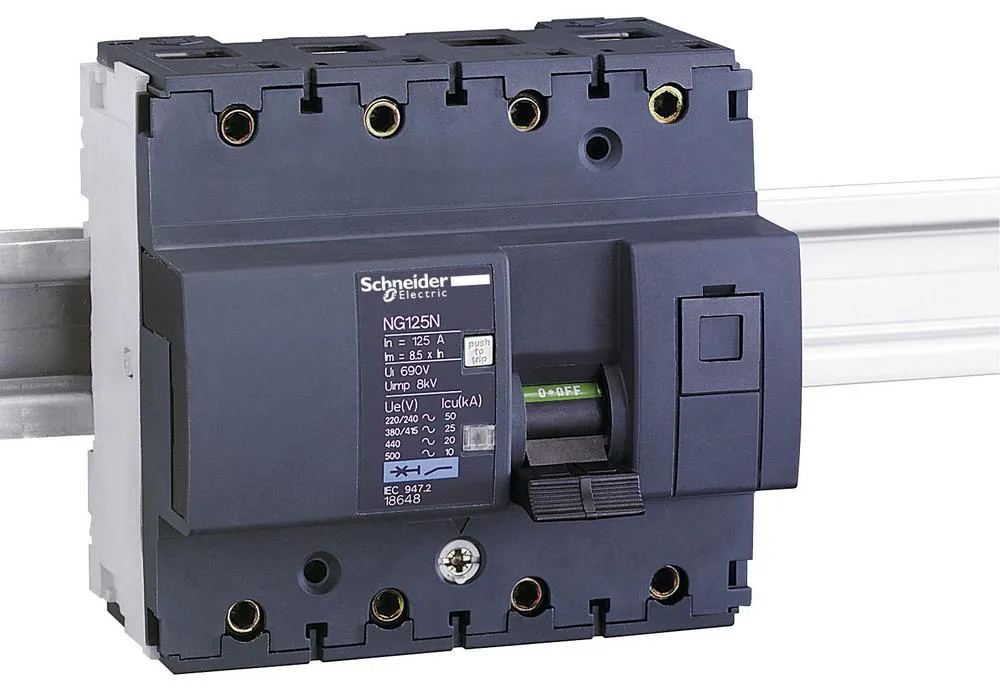

АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125N 3П+Н 80A C - 18646

Артикул: 18646
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Степень защиты ip
IP20 в соответствии с IEC 60529
Тип продукта
миниатюрный автоматический выключатель
Краткое название устройства
NG125N
Температура окружающей среды при хранении
-40-70 °C
Серия продукта
NG125
Степень защиты ik
IK05 в соответствии с EN/МЭК 62262
Не содержит особо опасных веществ согласно декларации reach
да
Не содержит токсичных тяжелых металлов
да
Технология расцепителя
термомагнитный
Индикатор наличия напряжения
индикатор срабатывания индикация ВКЛ/ВЫКЛ
Код отключающей способности
N
Соответствие требованиям по изоляции
Да в соответствии с IEC 60947-2
[up] номинальное импульсное выдерживаемое напряжение
8 кВ в соответствии с EN/IEC 60947-2
Электрическая износостойкость
5000 циклы
Исполнение выключателя
защелкивающийся
Соединения – клеммы
клеммы туннельного типа16-70 мм² жесткий клеммы туннельного типа10-50 мм² гибкий
Директива ec rohs
Соответствует
Профиль кругооборота
ENVEOLI1406008_V1
Регламент rohs китая
Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Weee
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Статус устойчивого продукта
Грин Премиум продукция
Экологическая отчетнсть
ENVPEP1406008EN
Не содержит ртути
да
Информация об исключениях по регламенту rohs
да
Серия
Acti 9
Тип привода
ручная проверка отключения тумблер
[ics] номинальная рабочая отключающая способность
37.5 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц 18.75 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 V переменный ток 50/60 Гц 15 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с EN/IEC 60947-2 - 500 V переменный ток 50/60 Гц 20 кА 100 % в соответствии с EN/IEC 60947-2 -
Предел электромагнитного отключения
8 x In
Отключающая способность
20 кА Icu в
Положение нейтрали
слева
Защита от замыкания на землю
отдельный блок
Возможность блокировки
блокируется навесным замком
Механическая износостойкость
20000 циклы
Индикатор положения контакта
да
Код кривой
C
Число защищенных полюсов
3
Область применения
распределение
Частота сети
50/60 Гц
Категория применения
категория А в соответствии с IEC 60947-2
Тип сети
постоянный ток переменный ток
Описание параметров блокировки
интегрированное закрытие на висячий замок
Рабочая температура
-30-70 °C
Категория перенапряжения
IV
Относительная влажность
95-95 % в 55-55 °C
Подготовка к работе в тропических условиях
2 в соответствии с IEC 60068-1
Момент затяжки
6-6 Н-м
Длина зачистки проводов
20 мм
Совместимость распределительного блока с гребенчатыми шинами
нет
Описание полюсов
3P + N
Степень загрязнения
3 в соответствии с IEC 60947-2
Регламент reach
Содержание особо опасных веществ не превышает пороговую величину
Стандарты
EN/IEC 60947-2
Сегмент рынка
малые коммерческие предприятия небольшие здания
Код совместимости
NG125
Шаг 9 мм
12
[in] номинальный ток
80 А в 40 °C
[ui] номинальное напряжение изоляции
690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
[ue] номинальное рабочее напряжение
380...415 V переменный ток 50/60 Гц 500 V переменный ток 50/60 Гц
Монтажная опора
35 мм симметричная DIN-рейка
Наименование продукта
Acti 9 NG125
Серия SE
Acti9
Описание
Автоматический выключатель NG125N C 80A 3p+N. серия продукта: NG125 - диапазон: Acti 9 - тип устройства или его аксессуаров: миниатюрный автоматический выключатель - краткое название устройства: NG125N - область применения: распределение - положение нейтрали: слева - тип сети: постоянный ток, переменный ток - технология блока контроля и управления: термомагнитный - отключающая способность: 20 кА Icu в соответствии с EN/IEC 60947-2 - и lt;= 500 V постоянный ток, 20 кА Icu в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц, 25 кА Icu в соответствии с EN/IEC 60947-2 - 380…415 V переменный ток 50/60 Гц, 50 кА Icu в соответствии с EN/IEC 60947-2 - 220…240 V переменный ток 50/60 Гц, 10 кА Icu в соответствии с EN/IEC 60947-2 - 500 V переменный ток 50/60 Гц. Преимущества: Максимальные возможности в модульном исполнении Обладая преимуществом простоты монтажа при модульном исполнении, автоматические выключатели NG125 сочетают производительность и прочность, необходимые в большинстве требовательных промышленных электрических установок.... применения: Обеспечение защиты в любых зданиях промышленных предприятий и организаций сферы услуг:, Защита вводов в модульном шкафе, Выводы в силовых распределительных щитах....
