АВТОНОМНЫЙ ИНВЕРТОР НАПР-Я 690В 675КВТ - VW3A7277
Артикул:
VW3A7277
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Номинальная мощность [вт]
- 675 кВт
- Коммуникационный порт
- Modbus CANopen
- Вес нетто
- 400 кг
- Потери при нагрузке
- 9560 Вт
- Число фаз
- 3 фазы
- Maximum voltage drop at rated load
- Специальная область применения продукта
- компонент активного выпрямителя регенерация энергии низкий уровень гармоник
- Совместимость продукта
- ATV61HC63Y 500...690 V Переменный ток С одним частотно-регулируемым приводом ATV71HC50Y 500...690 V Переменный ток С одним частотно-регулируемым приводом ATV61HC11Y...C80Y постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC ATV71HC11Y...C63Y постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC ATV61EXA.C80Y...M12Y постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC ATV71EXA.C63Y...M10Y постоянный ток С несколькими частотно - регулируемыми приводами на общей шине DC
- Совместимость серий продукта
- Altivar 71 Altivar 61
- Краткое название устройства
- AIC
- Температура окружающей среды при хранении
- -25-70 °C
- Сертификаты
- CSA (на рассмотрении) UL (ожидаемый) CE
- Степень защиты ip
- IP00
- Рабочая температура окружающей среды
- 45-60 °C (с уменьшением номинального тока на 2 % на каждый дополн) -10-45 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Поверхность теплообмена
- 2000 см²
- Макс. ток
- 1,20 x номинальный ток (продолжительность = 60 с) 1,35 x номинальный ток (продолжительность = 2 с)
- Входная мощность
- 488 кВт в 500 В 585 кВт в 600 V 673 кВт в 690 В
- Линейный ток
- 563 А в 500 В 563 А в 690 В 563 А в 600 V
- Тип охлаждения
- принудительная конвекция
- Объём охлаждающего воздуха
- 2400 м³/ч для Силовая цепь 300 м³/ч для Цепь управления
- Опциональная карта
- Мост коммуникаций
- Непрерывный выходной ток
- 604 А в 500 В 604 А в 600 V 604 А в 690 В
- Стиль сборки
- встроенный блок
- Тип разъема
- 1 RJ45 для Modbus вилка SUB-D 9 на RJ45 для CANopen
- Характеристики окружающей среды
- 3K3 в соответствии с EN/IEC 60721-3-3 3C2 в соответствии с EN 60721-3-3 3S2 в соответствии с EN 60721-3-3
- Ударопрочность
- 4 gn для 11 мс в соответствии с EN/IEC 60721-3-3
- Виброустойчивость
- 1,5 мм (частота= 3-10 Гц) в соответствии с EN/IEC 60068-2-6 0,6 gn (частота= 10-200 Гц) в соответствии с EN/IEC 60068-2-6
- Рабочее положение
- вертикальный +/- 10 градусов
- Частота сети
- 50/60 Гц
- Рабочая высота
- Номинальное напряжение питания [us]
- 500...690 V +/- 10 %
- Выходное напряжение
- 840 В пост. ток - питание: 500...525 V Переменный ток 960 В пост. ток - питание: 600 V Переменный ток 1100 В пост. ток - питание: 690 В Переменный ток
- Относительная влажность
- 0-95 %
- Степень загрязнения
- 2 в соответствии с EN 61800-5-1
- Стандарты
- EN/IEC 61800-5-1
- Код совместимости
- AIC
- Серия SE
- Аксессуары и опции для проектных ПЧ
Описание
Active infeed converter, 675 kW, 500.690 В. краткое название устройства: AIC
-3 фазы 50/60 Гц
- номинальная мощность, Вт: 675 кВт
- совместимость серий продукта: Altivar 61, Altivar 71
Преимущества: Высокая эффективность при уменьшенном размере. Высокая производительность и компактность. Максимальная простота в использовании. Готовность к моментальному запуску, удобная настройка.
Применение: горизонтальная транспортировка грузов (небольшие конвейеры); вентиляция, перекачка, контроль доступа, автоматические двери; специальные механизмы (смесители, моечные машины, центрифуги).

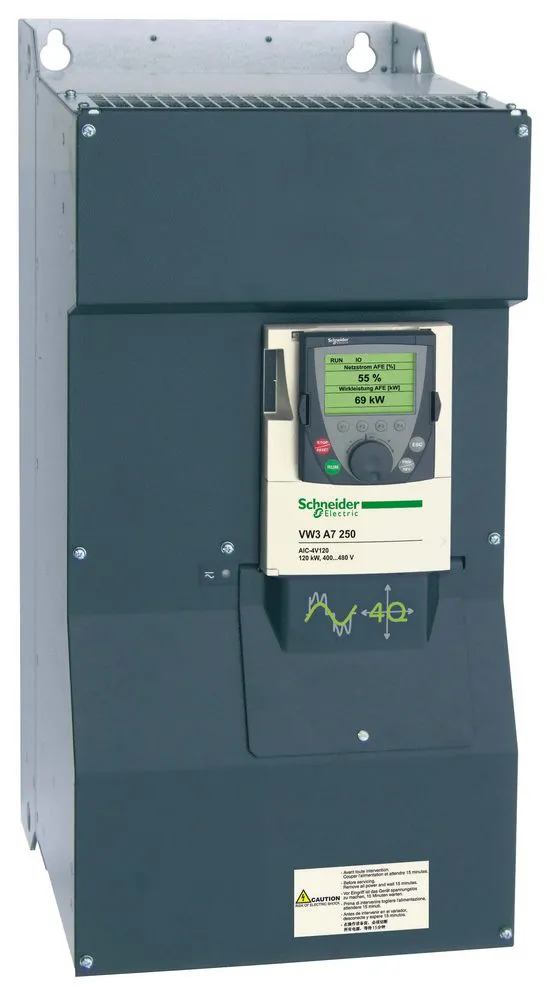

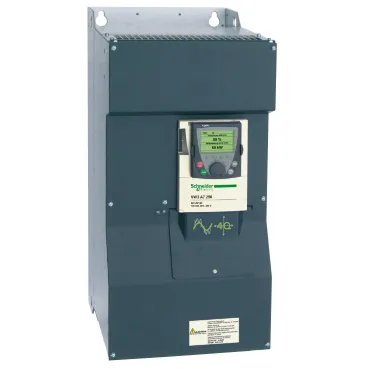

Галерея
