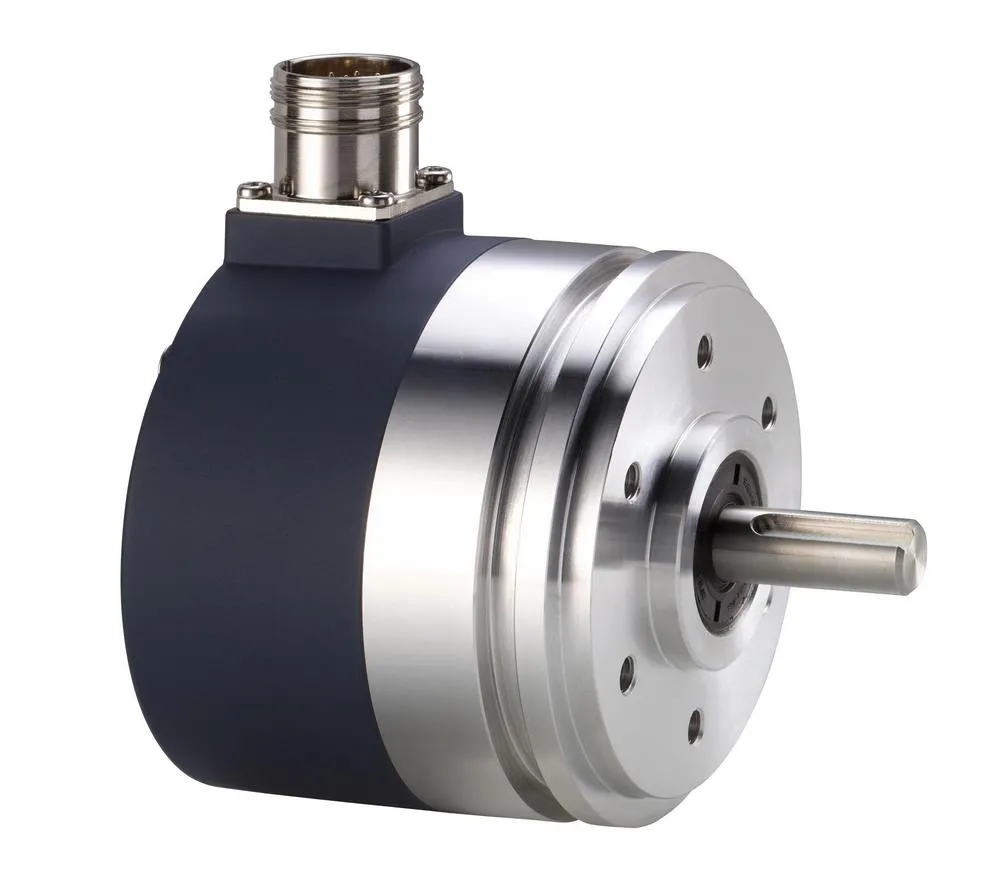

ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР 90ММ - XCC1912PS11RN
Артикул:
XCC1912PS11RN
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип шарикоподшипников
- 6001ZZ
- Материал основания
- Алюминий
- Значение момента
- 0.01 Н-м
- Максимальное число оборотов
- 6000 об/мин
- Допуск вала
- G6
- Тип выходного каскада
- Driver 5V, RS422
- Выходной каскад
- Тип R
- Разрешение
- 1024 точек
- Тип вала
- Сплошной вал
- Диаметр вала
- 12 мм
- Наименование датчика положения
- XCC
- Выходной уровень
- Высокий уровень: В питание - 2,5 В минимум (20 мА) Низкий уровень: 0,5 В максимум (20 мА)
- Момент инерции вала
- 150 г/см²
- Материал вала
- Нержавеющая сталь
- Диаметр
- 90 мм
- Тип датчика положения
- Инкрементный датчик положения
- Материал шкафа
- Zamak
- Максимальная нагрузка
- 20 daN радиальный 10 daN осевой
- Остаточная пульсация
- 0...200 МВ
- С маркировкой
- CE
- Пределы напряжения питания
- 4.5...5.5 В пост. ток
- Выходная частота
- 100 кГц
- Стойкость к электромагнитным полям
- 10 В/м уровень 3 в соответствии с IEC 61000-4-3
- Применение изделия
- -
- Выдерживаемая импульсная помеха
- 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ (сигнальные порты) уровень 3 в соответствии с IEC 61000-4-4 2 кВ (разъемы питания) уровень 3 в соответствии с IEC 61000-4-4
- Стойкость к электростатическому разряду
- 8 кВ (выброс воздуха) уровень 3 в соответствии с IEC 61000-4-2 4 кВ (разряд при контакте) уровень 3 в соответствии с IEC 61000-4-2
- Потребляемый ток
- 0...100 мА (холостой ход)
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 10 gn (f = 10...1000 Гц) в соответствии с IEC 60068-2-6
- Количество каналов
- 3
- Электрическое соединение
- 1 вилка M23 радиальный 12 контактов
- Номинальное напряжение питания [us]
- 5 V пост. ток
- Макс. выходной ток
- 40 мА
- Температура окружающего воздуха при хранении
- -30...85 °C
- Cтепень защиты ip
- IP66 в соответствии с IEC 60529
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует  - с  0701  -  Декларация о соответствии Schneider Electric
- Статус предложения
- Продукт не входит в категорию Green Premium
- Масса продукта
- 1.36 кг
- Семейство продуктов
- OsiSense XCC
