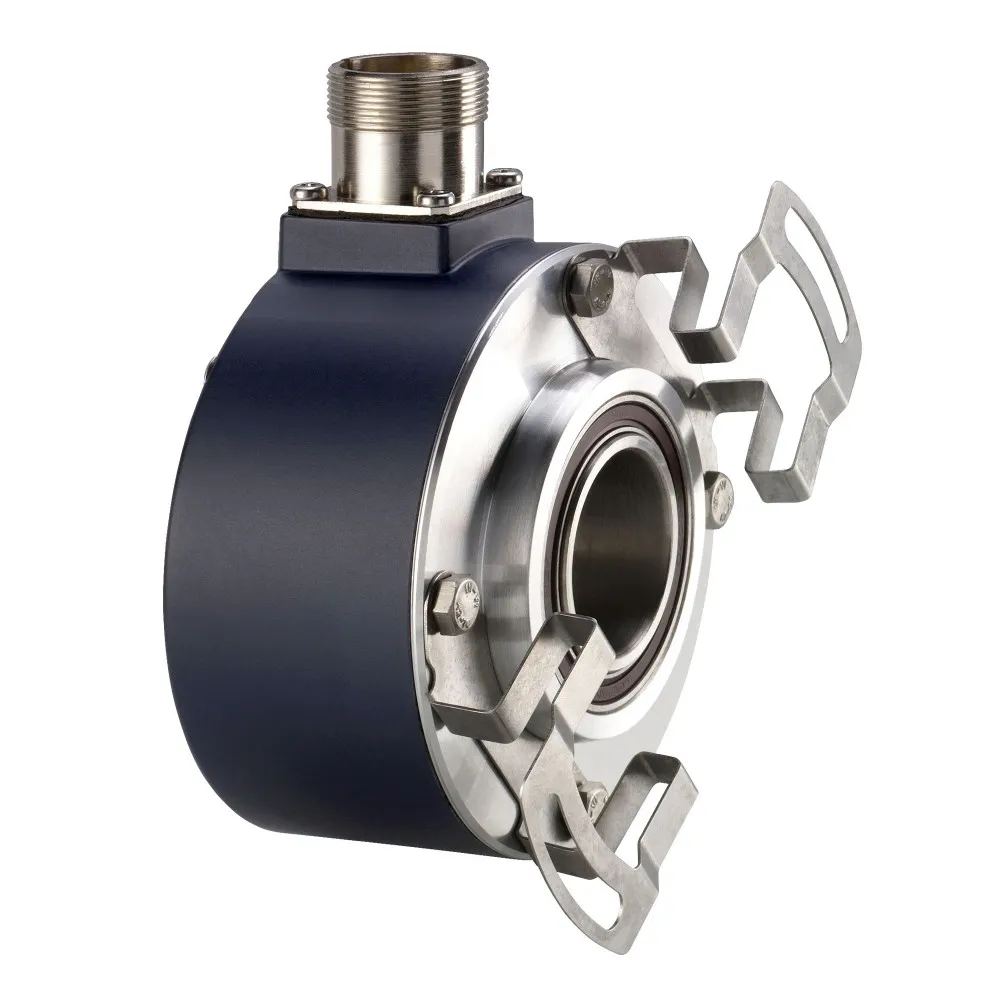

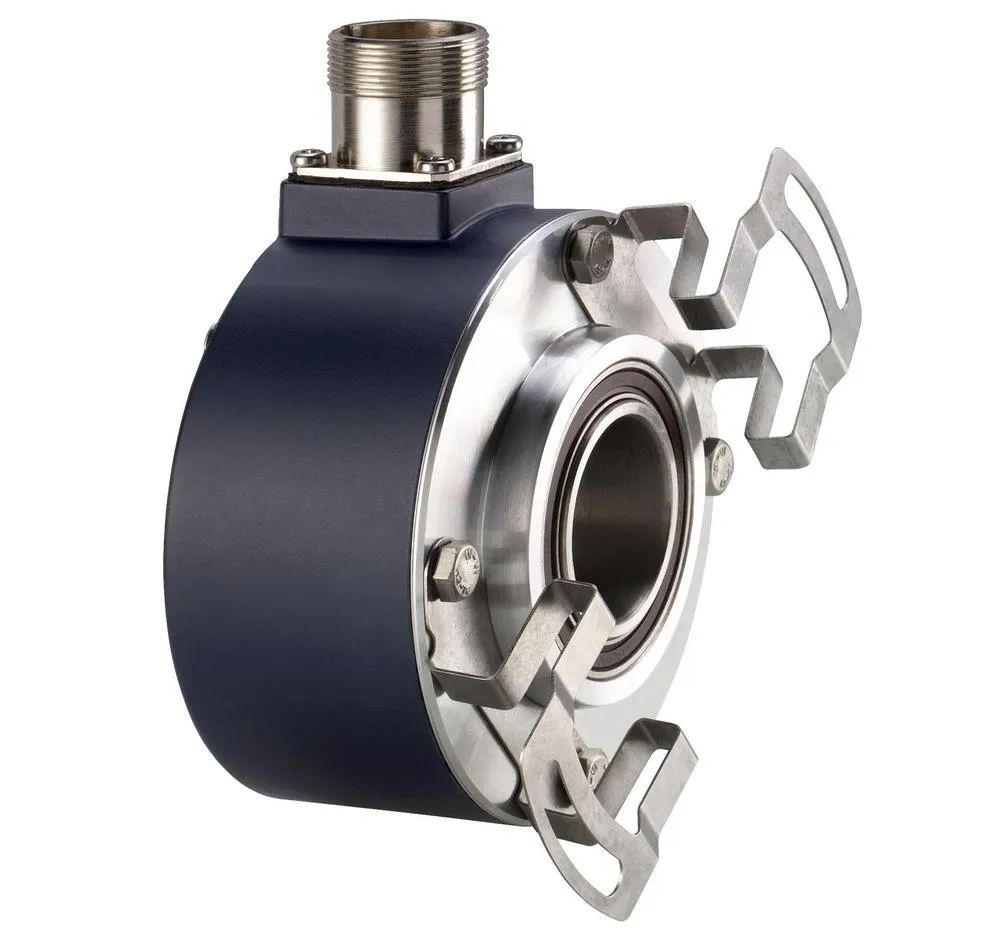

ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР 90ММ - XCC1930TS05KN
Артикул:
XCC1930TS05KN
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Максимальный выходной ток
- 40 мА
- Вес нетто
- 0.96 кг
- Маркировка
- CE
- Тип управляющего вала
- сквозной вал
- Специальная область применения продукта
- -
- Температура окружающей среды при хранении
- -30-85 °C
- Степень защиты ip
- IP65 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- -20-80 °C
- Тип шарикоподшипников
- 6807
- Материал основания
- алюминий
- Значение момента
- 0.025 Н·м
- Максимальное число оборотов
- 3600 об/мин
- Допуск вала
- H7
- Тип выходного каскада
- двухтактный выходной каскад
- Выходной каскад
- тип К
- Разрешение
- 500 точек
- Диаметр вала
- 30 мм
- Наименование датчика положения
- XCC
- Выходной уровень
- низкий уровень: 1,5 В максимум 20 мА высокий уровень: В питание - 3 В минимум 20 мА
- Момент инерции вала
- 500 г/см²
- Материал вала
- нержавеющая сталь
- Серия
- OsiSense XCC
- Диаметр
- 90 мм
- Тип датчика положения
- инкрементный датчик положения
- Материал шкафа
- zamak
- Максимальная нагрузка
- 5 daN осевой 8 daN радиальный
- Остаточная пульсация
- 500 mV
- Выходная частота
- 100-100 кГц
- Стойкость к электромагнитным полям
- 10 В/м уровень 3 в соответствии с МЭК 61000-4-3
- Выдерживаемая импульсная помеха
- 1 кВ, уровень 2 в соответствии с МЭК 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ сигнальные порты уровень 3 в соответствии с МЭК 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с МЭК 61000-4-4
- Стойкость к электростатическому разряду
- 4 кВ (Разряд при контакте) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (Выброс воздуха) уровень 3 в соответствии с МЭК 61000-4-2
- Потребляемый ток
- 0...75 мА холостой ход
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 10 gn (частота= 10-1000 Гц) в соответствии с IEC 60068-2-6
- Количество каналов
- 3
- Электрическое соединение
- 1 вилка M23 радиальный 12 контактов
- Тип защиты
- защита от включения с обратной полярностью защита от короткого замыкания
- Номинальное напряжение питания [us]
- 11...30 V постоянный ток
Описание
Инкрементальный энкодер Ø90мм, сквозной вал 30мм, 500 точек. серия продукта: OsiSense XCC - тип датчика положения: инкрементный датчик положения - наименование датчика положения: XCC - специальная область применения продукта: - - диаметр: 90 мм - диаметр вала: 30 мм - тип вала: сквозной вал - разрешение: 500 точек - выходной каскад: тип К - тип выходного каскада: двухтактный выходной каскад - материал шкафа: zamak. Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.... применения: Промышленность:, Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы....
