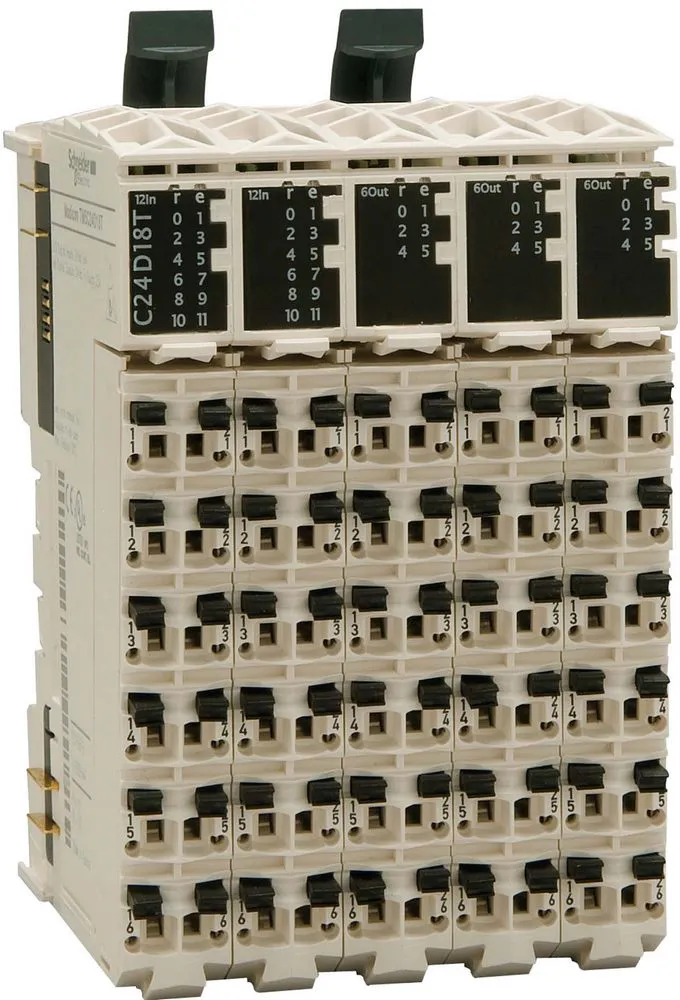

КОМПАКТ МОДУЛЬ 24В= 12ВХ/6ВЫХ ТР/4ВХ/2ВЫХ - TM5C12D6T6L
Артикул:
TM5C12D6T6L
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Макс. ток
- 3000 мA нагрузка на сегмент питания Вх/Вых
- Input filtering
- Maximum leakage current
- 5 мкА (в выключенном состоянии) для выход
- Maximum power dissipation in w
- 7.3 Вт
- Maximum voltage drop
- Тип продукта
- компактный модуль ввода/вывода
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-70 °C
- Серия продукта
- Modicon TM5
- Локальная индикация
- блок питания: 5 светодиодов (зеленый) блок питания: 5 светодиодов (красный) состояние выхода: 8 светодиодов (желтый) состояние входа: 16 светодиодов (зеленый)
- Не содержит особо опасных веществ согласно декларации reach
- да
- Не содержит токсичных тяжелых металлов
- да
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- C-Tick CSA ГОСТ Р cULus
- Степень защиты ip
- IP20 в соответствии с IEC 61131-2
- Рабочая температура окружающей среды
- -10-50 °C (вертикальная установка) -10-60 °C (горизонтальная утановка)
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI1511024EN
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP1511024EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Время срабатывания
- Выходной пиковый ток
- 3 А
- Режим подключения
- 2-проводн. для дискретный выход 2-проводн. для дискретный вход
- Кол-во модулей
- дискретный вход: 2 модули6 дискретный выход: 1 модули6 аналоговый вход: 1 модули4 аналоговый выход: 1 модули2
- Количество входов-выходов разветвителя ввода-вывода
- 16 Вх + 8 Вых
- Помеха излучаемая/наведенная
- CISPR11
- Материал шкафа
- пластиковый
- Диапазон аналогового выхода
- 0...20 mA +/- 10 V
- Диапазон аналогового входа
- 0...20 mA +/- 10 V 4...20 mA
- Тип аналогового входа
- напряжение/ток
- Кол-во вх/вых.
- 24
- Номер аналогового входа
- 4
- Ток дискретного выхода
- 0.5 А на выход
- Тип аналогового выхода
- напряжение/ток
- Номер аналогового выхода
- 2
- Разрешение аналогового выхода
- 12 бит + знак напряжение 12 бит ток
- Логика дискретного выхода
- источник
- Стойкость к электромагнитным полям
- 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
- Изоляция
- нет изоляции между каналами изоляция между каналом и шиной ~500 В (действующее значение)
- Разрешение аналогового входа
- 12 бит + знак для напряжение 12 бит для ток
- Тип дискретных входов
- "приемник"
- Тип дискретного выхода
- транзисторный
- Высота хранения
- 0-3000 м
- Пределы выходного напряжения
- 20,4...28,2 В пост. ток
- Входной импеданс
- 6.4 кОм
- Пределы входного напряжения
- 20,4...28,2 В
- Тип напряжения дискретного входа
- пост. Тока
- Напряжение дискретного входа
- 24 V
- Ток дискретного входа
- 3.75 мА
- Выдерживаемая импульсная помеха
- 0.5 кВ дифференциальн. режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5 1 кВ общий режим 24 V постоянный ток в соответствии с EN/IEC 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель) 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
- Стойкость к электростатическому разряду
- 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
- Электрическое соединение
- съемный клеммник с пружинным зажимом
- Предельный уровень коммутации напряжения в состоянии 0
- Предельный уровень коммутации напряжения в состоянии 1
- >= 15 В
- Потребляемый ток
- 69 мА в 5 V постоянный ток шина 290 мА в 24 В постоянный ток
- Количество дискретных выходов
- 6
- Количество дискретных входов
- 12
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
- Электромагнитная совместимость
- EN/IEC 61000-4-6
- Выходное напряжение
- 24 V пост. ток
- Относительная влажность
- 5-95 % без образования конденсата
- Степень загрязнения
- 2 в соответствии с IEC 60664
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- CSA C22.2 № 213 IEC 61131-2 UL 508 CSA C22,2 No 142
- Цвет
- белый
- Монтажная опора
- DIN-рейка
Описание
КОМПАК МОДУЛЬ 24В= 12ВХ/6ВЫХ ТР/4ВХ/2ВЫХ
