КОНТАКТНЫЙ БЛОК - K2H032NL
Артикул:
K2H032NL
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Режим фиксации
- с несколькими способами крепления
- Количество ступеней регулировки
- 2
- Тип продукта
- корпус кулачкового переключателя
- Температура окружающей среды при хранении
- -40-70 °C
- Серия продукта
- Harmony K
- Maximum operating rate
- 2.5 цикл/м AC-21 2.5 цикл/м AC-23 2.5 цикл/м AC-3 8.333 цикл/м AC-15
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ в функции разъединения 6 кВ в соответствии с IEC 947-1
- Электрическая износостойкость
- 200000 циклы AC-23 200000 циклы AC-3 600000 циклы AC-15 600000 циклы AC-21
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Состав субблока
- блоки контактов + крепежная панель
- Ток короткого замыкания
- 10000 А
- [iе] номинальный переменный рабочий ток
- 8 А в 400 V AC-3 3 фазы в соответствии с IEC 947-3 3 А в 400 V AC-15 в соответствии с IEC 947-5-1 4 А в 230 В AC-15 в соответствии с IEC 947-5-1 10.8 А в 400 V AC-23A 3 фазы в соответствии с IEC 947-3 14.6 А в 230 В AC-23A 3 фазы в соответствии с IEC 947-3 4.7 А в 690 V AC-3 3 фазы в соответствии с IEC 947-3 6.4 А в 690 V AC-23A 3 фазы в соответствии с IEC 947-3 6.5 А в 500 V AC-3 3 фазы в соответствии с IEC 947-3 8.3 А в 230 В AC-3 3 фазы в соответствии с IEC 947-3 8.9 А в 500 V AC-23A 3 фазы в соответствии с IEC 947-3 2 А в 500 V AC-15 в соответствии с IEC 947-5-1
- Угол переключения
- 45 °
- Коммутационные положения
- вправо: 0° - 45°
- Положение откл.
- без положения "откл."
- Функция кулачкового переключателя
- шаговый переключатель
- Работа контактов
- медленное размыкание
- Прямое размыкание
- с
- Материал окантовки
- пластик
- [ithe] условный тепловой ток в закрытом корпусе
- 16 А
- Номинальная рабочая мощность, вт
- 1300 Вт AC-3, 230 В 1 фаза в соответствии с IEC 947-3 5500 Вт AC-23A, 400 V 3 фазы в соответствии с IEC 947-3 5500 Вт AC-23A, 500 V 3 фазы в соответствии с IEC 947-3 5500 Вт AC-23A, 690 V 3 фазы в соответствии с IEC 947-3 8000 Вт AC-21, 230 В 3 фазы в соответствии с IEC 947-3 14000 Вт AC-21, 400 V 3 фазы в соответствии с IEC 947-3 17000 Вт AC-21, 500 - 660 V 3 фазы в соответствии с IEC 947-3 2200 Вт AC-3, 230 В 3 фазы в соответствии с IEC 947-3 2200 Вт AC-3, 400 V 1 фаза в соответствии с IEC 947-3 4000 Вт AC-23A, 230 В 3 фазы в соответствии с IEC 947-3 4000 Вт AC-3, 400 V 3 фазы в соответствии с IEC 947-3 4000 Вт AC-3, 500 V 3 фазы в соответствии с IEC 947-3 4000 Вт AC-3, 690 V 3 фазы в соответствии с IEC 947-3
- [ith] условный тепловой ток на открытом воздухе
- 20 А
- Защитное исполнение
- TC
- Наименование компонента
- K2
- Электрическое соединение
- зажимы с невыпадающ. винтами гибкий, зажимная способность: 2 x 1,5 мм² зажимы с невыпадающ. винтами жесткий кабель, зажимная способность: 1 x 2,5 мм²
- Ударопрочность
- 30 gn в соответствии с IEC 68-2-27
- Виброустойчивость
- 5 gn (f = 10-150 Гц) в соответствии с IEC 68-2-6
- Место монтажа
- передний
- Механическая износостойкость
- 1000000 циклы
- Рабочая температура
- -25-55 °C
- Категория перенапряжения
- класс II в соответствии с IEC 536 класс II в соответствии с NF C 20-030
- Описание полюсов
- 4P
- Сертификация
- CSA 240 В 1 лс 1 фаза CSA 240 В 3 лс 3 фазы 2 -полюсы UL 240 В 1 лс 3 фазы UL 240 В 0.33 лс 1 фаза 2 -полюсы
- Стандарты
- EN/IEC 60947-3 для силовая цепь EN/IEC 60947-5-1 для цепь управления CENELEC EN 50013
- Код совместимости
- K2H
- [ui] номинальное напряжение изоляции
- 690 В (степень загрязнения 3) в соответствии с IEC 60947-1
Описание

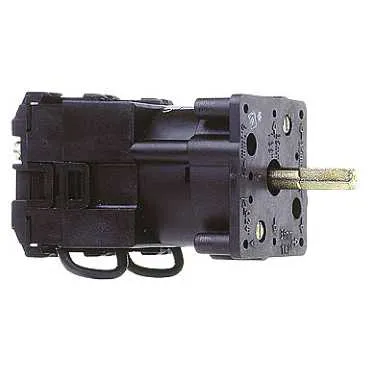

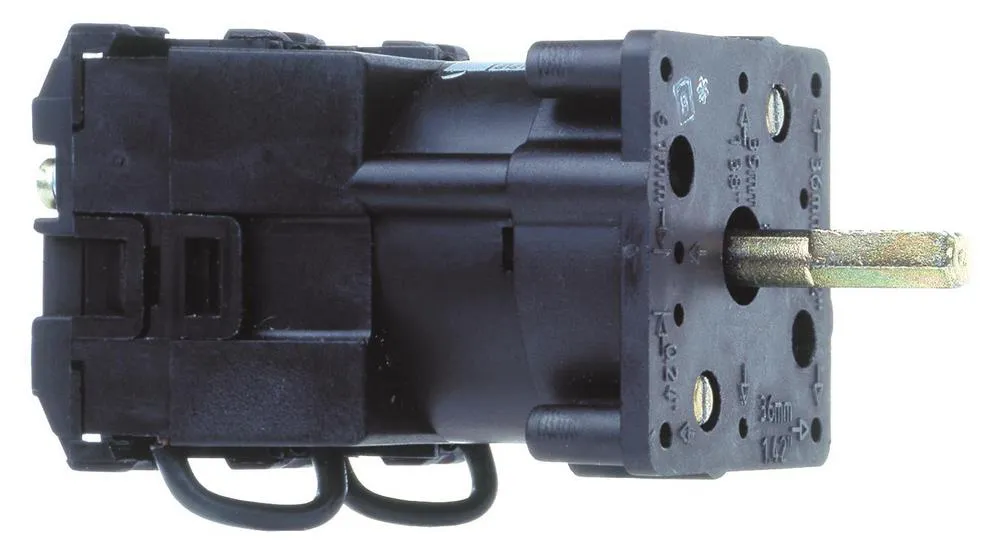

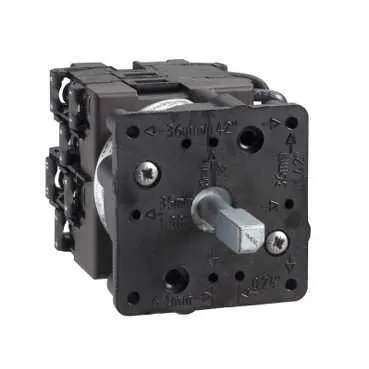

КОНТАКТНЫЙ БЛОК K2H032NL
