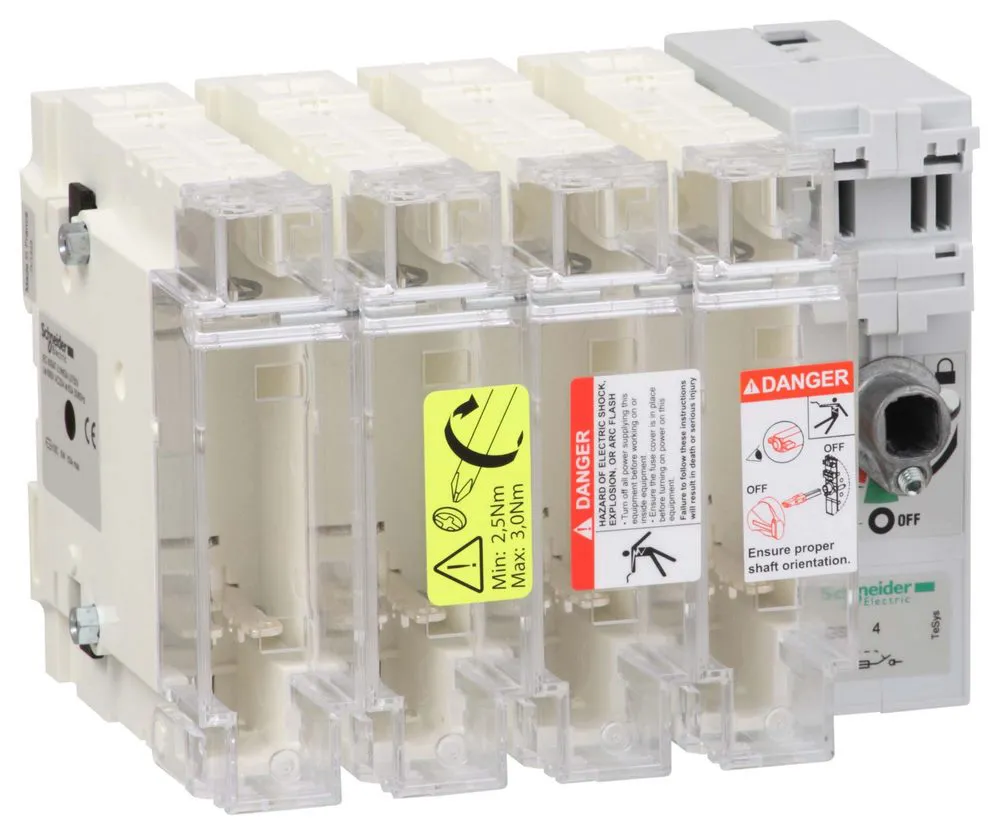

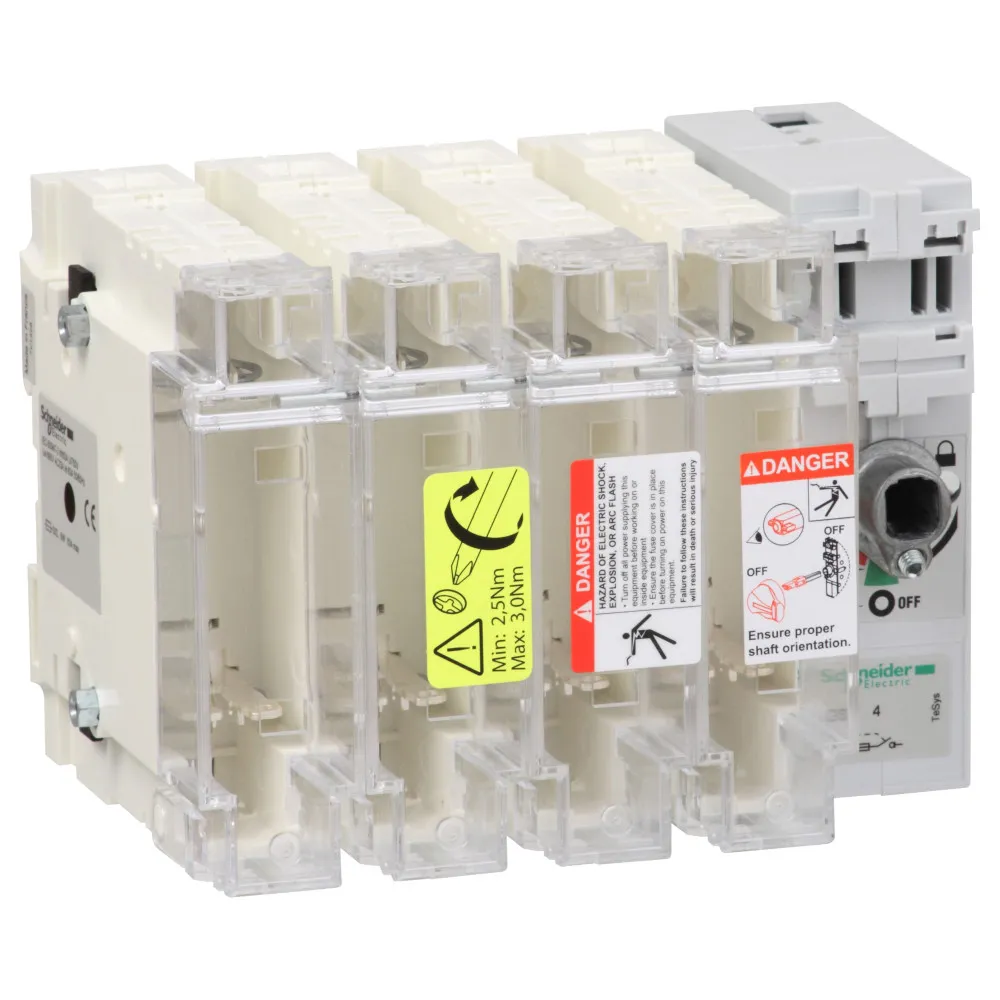

КОРП. ВКЛ-РАЗ-ПРЕДОХ.4P.РАЗМЕР 00С.63A - GS2G4
Артикул:
GS2G4
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 8 кВ
- [ith] условный тепловой ток на открытом возду
- 63 А в
- Способ монтажа
- монтаж на панель
- Вес нетто
- 1.3 кг
- [icm] номинальная включающая способность (на кз)
- 100 кА в 400 В с защитой с помощью предохранителей gG
- Тип рукоятки управления
- выносная передняя внешний правый
- Тип продукта
- выключатель-разъединитель-предохранитель
- Краткое название устройства
- GS2G
- Температура окружающей среды при хранении
- -40-80 °C
- [ie] номинальный рабочий ток
- 40 А в 440 В 2 последовательно включенных полюса на фазу DC-23A 40 А в 440 В 2 последовательно включенных полюса на фазу DC-23B 63 А в 400 В AC-23A 63 А в 400 В AC-23B 63 А в 500 В AC-23A 63 А в 500 В AC-23B 63 А в 690 В AC-23A 63 А в 690 В AC-23B
- Сертификаты
- CE
- Электрическая износостойкость
- 1500 циклы AC-23A 1500 циклы DC-23A 300 циклы AC-23B 300 циклы DC-23B
- Степень защиты ip
- IP20 (с крышкой выводов) в соответствии с МЭК 60529
- Соединения – клеммы
- Силовая цепь: клеммы с кольцевыми наконечниками10-25 мм²
- Рабочая температура окружающей среды
- -20-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys
- Включающая способность
- 630 A в 400 В AC-23B
- Описание защищенных полюсов
- 4t
- Номинальная рабочая мощность, вт
- 30 кВт в 400 В 40 кВт в 500 В 55 кВт в 690 В
- Тип предохранителя
- DIN
- Частота сети
- 50/60 Гц
- Выдерживаемое короткое замыкание
- 10.6 кА
- Тип контактов
- 4 НО
- Механическая износостойкость
- 10000 циклы
- Отключающая способность
- 500 А в 400 В (AC-23B)
- Тип сети
- Постоянный ток (DC) Переменный ток
- Момент затяжки
- Силовая цепь: 3.2-3.2 Н·м
- Огнестойкость
- 850 °C крышка предохранителя в соответствии с IEC 60695-2-1 960 °C корпус в соответствии с IEC 60695-2-1
- Описание полюсов
- 4P
- Стандарты
- МЭК 60947-3
- Код совместимости
- GS2G
- [ui] номинальное напряжение изоляции
- 750 В Переменный ток 50/60 Гц
- Наименование продукта
- TeSys GS
- Серия SE
- TeSys
Описание
Корпусный включатель-разъединитель-предохранитель 4p.размер 00с.63А. диапазон: TeSys - наименование изделия: TeSys GS - краткое название устройства: GS2G - тип устройства или его аксессуаров: выключатель-разъединитель-предохранитель - описание защищенных полюсов: 4t - тип контактов: 4 Н.О. - [Icw] номинальный кратковременно допустимый ток: 40 А при 440 V 2 последовательно включенных полюса на фазу - DC-23B, 63 А при 690 V - AC-23B, 40 А при 440 V 2 последовательно включенных полюса на фазу - DC-23A, 63 А при 400 V - AC-23B, 63 А при 500 V - AC-23A, 63 А при 500 V - AC-23B, 63 А при 400 V - AC-23A, 63 А при 690 V - AC-23A - тип предохранителя: DIN - тип сети: переменный ток, постоянный ток - частота сети: 50/60 Гц. Преимущества: Надежная защита и абсолютная безопасность отключения. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различного. оборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN., предохранителями BS. Также выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4. Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях. Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей. Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различногооборудования, включая генераторы или пускатели электродвигателей. В соответствии со стандартом МЭК 60947-3 выключатели-разъединители-предохранители с TeSys GS могут комплектоваться:, предохранителями NFC или DIN- предохранителями BSТакже выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22,2 Nr.4.... применения: Промышленность, инфраструктура, здания и т.д.:, Они обеспечивают размыкание и замыкание под нагрузкой, безопасное отключение и защиту от перегрузок на всех электрических цепях низкого напряжения., Выключатели с плавким предохранителем идеально подходят для защиты и переключения входящих главных цепей к электрическим панелям, включая аварийный останов....
