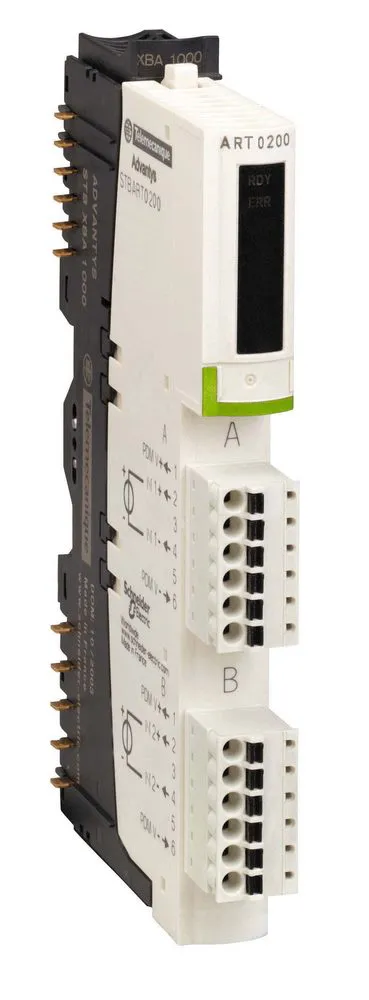

МОДУЛЬ АН. ВХ, 2 КАН RTD/TC/MV (KОМПЛ) - STBART0200K

Артикул: STBART0200K
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Количество аналоговых входов
2
Maximum supply current for sensors
100 мА на входные каналы
Тип продукта
стандартный комплект аналогового входа
Совместимость продукта
монтажное основание STBXBA1000 модуль распределения питания STBPDT3100/3105
Маркировка
CE
Высота над уровнем моря
Сертификаты
UL FM класс 1 раздел 2 CSA ATEX Cat 3G C-Tick
Степень защиты ip
IP20 в соответствии с EN 61131-2 класс 1
Рабочая температура окружающей среды
0-70 °C
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающей среды при работе
32...140 °F без ухудшения номинальных значений
Изоляция между каналами и логической шиной
1500 В в течение 1 минуты
Поведение при горячей замене
да - для стандартных NIMs
Холодная замена
Да
Требование адресации
1 слово для компенсации холодного спая 2 входных слов
Вид фильтра
один входной ФНЧ 25 Hz
Макс. сопротивление проводки
20 Ом Cu 10 IEC/US/JIS 2 или 3 провода 500 Ом Pt 1000 IEC/US/JIS 4-проводн. 20 Ом Ni 100 IEC/US/JIS 2 или 3 провода 20 Ом Pt 100 IEC/US/JIS 2 или 3 провода 200 Ом Ni 1000 IEC/US/JIS 2 или 3 провода 200 Ом Pt 1000 IEC/US/JIS 2 или 3 провода 50 Ом Cu 10 IEC/US/JIS 4-проводн. 50 Ом Ni 100 IEC/US/JIS 4-проводн. 50 Ом Pt 100 IEC/US/JIS 4-проводн. 500 Ом Ni 1000 IEC/US/JIS 4-проводн.
Абсолютн. макс. входн.
+/- 7,5 В пост. ток
Серия
Modicon STB решение по распределенным входам/выходам
Разрешающая способность измерительного прибора
0,01 мВ напряжение 0,1 °C или 0,1 °F датчик температуры 0,1 °C или 0,1 °F термопара
Разрешение аналогового входа
15 бит + знак
Состояние пропадания обмена данными
состоние "0" базовые NIM задается пользователем стандартные NIM
Точность измерения
+/- 1 °C Ni 100 25 °C внешн. +/- 1,75 °C термопара K с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара R с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара S с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара T с внешней компенсацией холодного спая 25 °C +/- 2 °C Pt 100 25 °C внешн. +/- 2 °C Pt 1000 25 °C внешн. +/- 2,85 °C термопара B с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара E с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара J с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара K с внешней компенсацией холодного спая 60 °C +/- 1 °C Ni 100 25 °C внутр. +/- 2,85 °C термопара R с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара S с внешней компенсацией холодного спая 60 °C +/- 2,85 °C термопара T с внешней компенсацией холодного спая 60 °C +/- 3,6 °C термопара R с внутренней компенсацией холодного спая 25 °C +/- 4 °C Cu 10 25 °C внешн. +/- 4 °C Cu 10 25 °C внутр. +/- 4 °C термопара K с внутренней компенсацией холодного спая 25 °C +/- 4,1 °C термопара S с внутренней компенсацией холодного спая 25 °C +/- 4,2 °C термопара R с внутренней компенсацией холодного спая 60 °C +/- 4,4 °C термопара T с внутренней компенсацией холодного спая 25 °C +/- 1 °C Ni 1000 25 °C внешн. +/- 4,6 °C термопара B с внутренней компенсацией холодного спая 25 °C +/- 4,6 °C термопара E с внутренней компенсацией холодного спая 25 °C +/- 5 °C термопара S с внутренней компенсацией холодного спая 60 °C +/- 5,1 °C термопара J с внутренней компенсацией холодного спая 25 °C +/- 5,5 °C термопара K с внутренней компенсацией холодного спая 60 °C +/- 6,4 °C термопара T с внутренней компенсацией холодного спая 60 °C +/- 6,8 °C термопара B с внутренней компенсацией холодного спая 60 °C +/- 6,8 °C термопара E с внутренней компенсацией холодного спая 60 °C +/- 7 °C термопара J с внутренней компенсацией холодного спая 60 °C +/- 1 °C Ni 1000 25 °C внутр. +/- 1 °C Pt 100 25 °C внутр. +/- 1 °C Pt 1000 25 °C внутр. +/- 1,75 °C термопара B с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара E с внешней компенсацией холодного спая 25 °C +/- 1,75 °C термопара J с внешней компенсацией холодного спая 25 °C
Состав комплекта
модуль STBART0200 STBXTS1100, 6-контактный блок винтовых зажимов монтажное основание STBXBA1000 STBXTS2100, 6-контактный блок пружинных зажимов
Тип подключения
напряжение +/- 80 mV термопара -200...+760 °C термопара J термопара -270...+1000 °C термопара E термопара -270...+1370 °C термопара K термопара -270...+400 °C термопара T термопара -50...+1665 °C термопара R термопара -50...+1665 °C термопара S датчик температуры -100...+260 °C Cu 10 2-, 3- или 4-проводн. МЭК датчик температуры -100...+450 °C Pt 100 2-, 3- или 4-проводн. US/JIS датчик температуры -100...+450 °C Pt 1000 2-, 3- или 4-проводн. US/JIS датчик температуры -200...+850 °C Pt 100 2-, 3- или 4-проводн. МЭК датчик температуры -200...+850 °C Pt 1000 2-, 3- или 4-проводн. МЭК датчик температуры -60...+180 °C Ni 100 2-, 3- или 4-проводн. МЭК датчик температуры -60...+180 °C Ni 1000 2-, 3- или 4-проводн. МЭК термопара +130...+1820 °C термопара B
Абсолютная погрешность измерения
+/- 0,1 % полной шкалы 25 °C внутр. +/- 0,15 % полной шкалы 25 °C внешн.
Время преобразования
150 ms напряжение 60 Гц 400 ms термопара с внешней компенсацией холодного спая 50 Гц 170 ms напряжение 50 Гц 180 ms датчик температуры 60 Гц 2 или 4 провода 200 ms датчик температуры 50 Гц 2 или 4 провода 210 ms термопара с внутренней компенсацией холодного спая 60 Гц 230 ms термопара с внутренней компенсацией холодного спая 50 Гц 300 ms датчик температуры 60 Гц 3-проводн. 340 ms датчик температуры 50 Гц 3-проводн. 360 ms термопара с внешней компенсацией холодного спая 60 Гц
Формат данных
EN 61131-2 IEC 61131-2
Светодиодный индикатор состояния
состояние модуля (RDY): 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный)
Входной импеданс
10 МОм +/- 80 mV
Питание
модуль распределения питания
Категория перенапряжения
II
Потребляемый ток
30 мА в 5 В пост. ток для логическая шина
Ударопрочность
30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27
Виброустойчивость
+/-0.35 мм в 10-58 Гц 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм
Тип защиты
защита от короткого замыкания
Номинальное напряжение питания [us]
24 В пост. ток
Температура окружающего воздуха при хранении
-40...185 °F без ухудшения номинальных значений -40-85 °C без ухудшения номинальных значений
Относительная влажность
95-95 % в 60-60 °C без образования конденсата
Степень загрязнения
2 в соответствии с IEC 60664-1
Серия SE
Промышленные ПЛК Modicon
Описание

МОДУЛЬ АН. ВХ, 2 КАН RTD/TC/MV (KОМПЛ)
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
