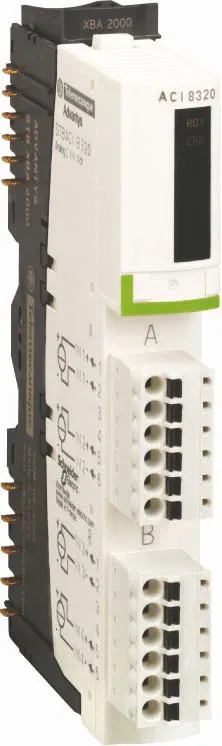

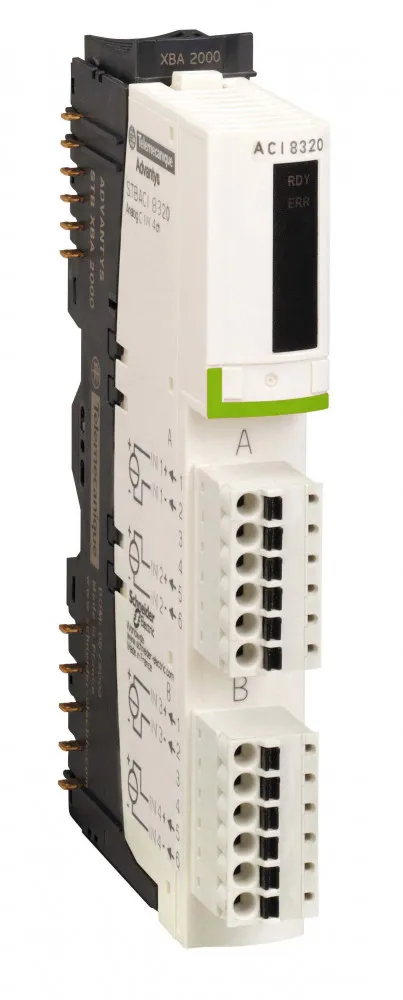

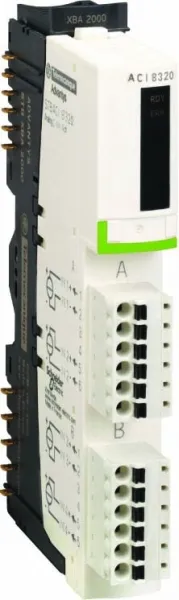

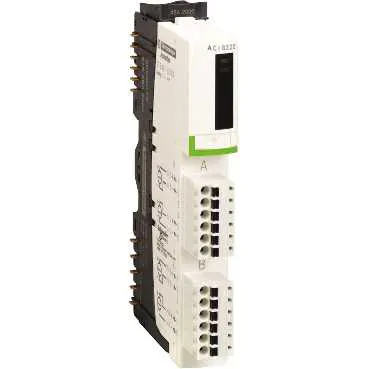

МОДУЛЬ АН. ВХ, 4 КАН 0/4..20MA (KОМПЛ) - STBACI8320K

Артикул: STBACI8320K
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Количество аналоговых входов
4
Maximum supply current for sensors
25 мА на входные каналы
Тип продукта
стандартный комплект аналогового входа
Совместимость продукта
модуль распределения питания STBPDT3100/3105 монтажное основание STBXBA2000
Маркировка
CE
Высота над уровнем моря
Сертификаты
CSA C-Tick ATEX Cat 3G FM класс 1 раздел 2 UL
Степень защиты ip
IP20 в соответствии с EN 61131-2 класс 1
Рабочая температура окружающей среды
-25-70 °C
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Температура окружающей среды при работе
32...140 °F без ухудшения номинальных значений
Изоляция между каналами и шиной датчиков
200 V
Изоляция между каналами и логической шиной
1780 В в течение 1 минуты
Собственная нелинейность
+/- 0,05 % полной шкалы
Поведение при горячей замене
да - для стандартных NIMs
Холодная замена
Да
Требование адресации
8 входных слов
Вид фильтра
один входной ФНЧ 985 Hz
Время обновления
80 мс
Абсолютн. макс. входн.
25 мА/50 В пост. ток
Серия
Modicon STB решение по распределенным входам/выходам
Разрешение аналогового входа
15 бит + знак
Состояние пропадания обмена данными
состоние "0" базовые NIM задается пользователем стандартные NIM
Состав комплекта
модуль STBACI8320 монтажное основание STBXBA2000 STBXTS1100, 6-контактный блок винтовых зажимов STBXTS2100, 6-контактный блок пружинных зажимов
Протокол порта обмена данными
допуск протокола Hart
Отклонение ном. характеристик в зависимости от температуры
+/-0,005 %/°C
Тип подключения
ток 0...20 mA ток 4...20 mA
Абсолютная погрешность измерения
+/- 0,4 % полной шкалы 25 °C
Формат данных
EN 61131-2 IEC 61131-2
Светодиодный индикатор состояния
состояние модуля (RDY): 1 светодиод (зеленый) ошибка модуля (ERR): 1 светодиод (красный)
Входной импеданс
250 Ом
Питание
модуль распределения питания
Категория перенапряжения
II
Потребляемый ток
95 мА в 5 В пост. ток для логическая шина
Ударопрочность
30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27
Виброустойчивость
+/-0.35 мм в 10-58 Гц 3 gn в 58-150 Гц в симметричная DIN рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN рейка 35 x 35 мм
Тип защиты
защита от короткого замыкания
Номинальное напряжение питания [us]
24 В пост. ток
Температура окружающего воздуха при хранении
-40...185 °F без ухудшения номинальных значений -40-85 °C без ухудшения номинальных значений
Относительная влажность
95-95 % в 60-60 °C без образования конденсата
Степень загрязнения
2 в соответствии с IEC 60664-1
Серия SE
Промышленные ПЛК Modicon
Описание

Блок аналоговых входов, 4 канала, 4-20мА.
серия продукта: Modicon STB решение по распределенным входам/выходам
- тип устройства или его аксессуаров: стандартный комплект аналогового входа
- состав комплекта: STBXTS2100, 6-контактный блок пружинных зажимов, модуль STBACI8320, STBXTS1100, 6-контактный блок винтовых зажимов, монтажное основание STBXBA2000
- Тип подключения: ток 0.20 мA, ток 4.20 мA
- протокол порта обмена данными: допуск протокола Hart
- разрешение аналогового входа: 15 бит + знак.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
