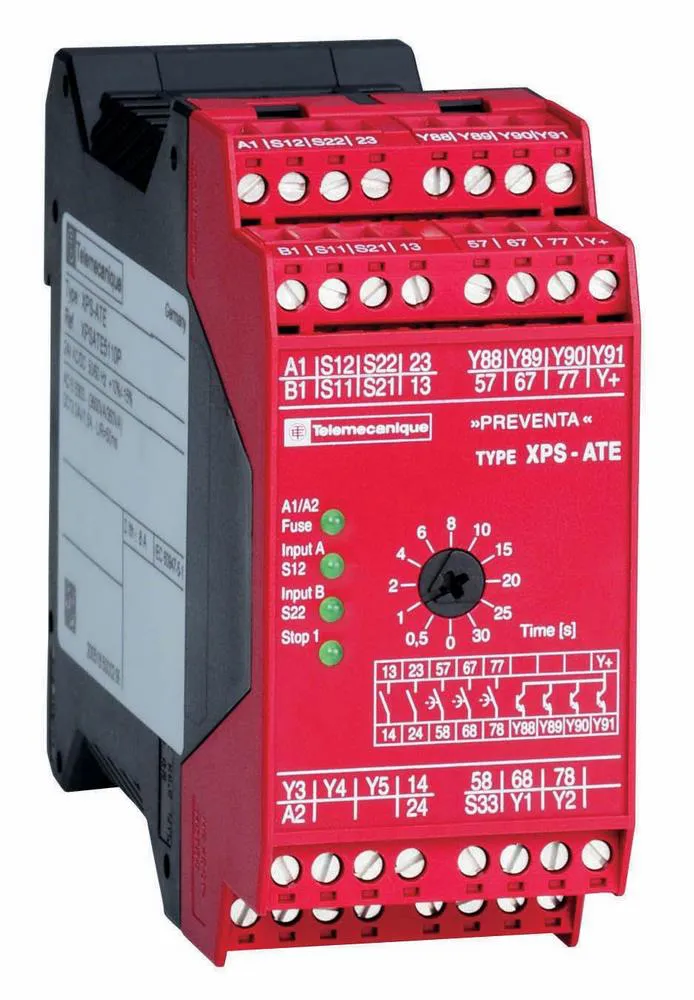

МОДУЛЬ БЕЗОПАСНОСТИ ESTOP ~ 115 В - XPSATE3410
Артикул:
XPSATE3410
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Maximum response time on input open
- 20 мс
- Тип продукта
- модуль безопасности Preventa
- Частота
- 50/60 Hz
- Температура окружающей среды при хранении
- -25-85 °C
- Серия продукта
- автоматизированная система безопасности Preventa
- Локальная индикация
- 4 светодиода
- Сертификаты
- UL CSA TÜV
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ категория перенапряжения III в соответствии с IEC 60947-5-1 4 кВ категория перенапряжения III в соответствии с DIN VDE 0110 часть 1
- Степень защиты ip
- IP20 (зажимы) в соответствии с EN/IEC 60529 IP40 (шкаф) в соответствии с EN/IEC 60529
- Соединения – клеммы
- зажимы с невыпадающ. винтами, 1 x 0,14...1 x 2,5 мм² гибкий с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 1 x 0,14...1 x 2,5 мм² жесткий кабель с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 2 x 0,14...2 x 0,75 мм² гибкий с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 2 x 0,14...2 x 0,75 мм² жесткий кабель с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, с двойной окантовкой зажимы с невыпадающ. винтами, 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI1406024EN
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP1406024EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Минимальное выходное напряжение
- 17 В для релейный выход
- Кол-во дополнительных цепей
- 3 полупроводниковых выхода
- Данные о безопасности и надежности
- DC > 99 % выходы защиты мгновенного действия в соответствии с EN/ISO 13849-1 MTTFd = 134,8 года выходы защиты мгновенного действия в соответствии с EN/ISO 13849-1 MTTFd = 54,5 года защищенные выходы задержки в соответствии с EN/ISO 13849-1 DC > 98,4 защищенные выходы задержки в соответствии с EN/ISO 13849-1 PFHd = 6,81E-9 1/ч выходы защиты мгновенного действия в соответствии с EN/IEC 62061 PFHd = 1,96E-8 1/ч защищенные выходы задержки в соответствии с EN/IEC 62061
- Наименование модуля защиты
- XPSATE
- Уровень безопасности
- can reach PL d/category 3 защищенные выходы задержки в соответствии с EN/ISO 13849-1 can reach PL e/category 4 выходы защиты мгновенного действия в соответствии с EN/ISO 13849-1 может достигать SILCL 3 выходы защиты мгновенного действия в соответствии с EN/IEC 62061 может достигать SILCL 2 защищенные выходы задержки в соответствии с EN/IEC 62061
- Тип пуска
- задаваем.
- Соответствующий номинал предохранителя
- 4 А gG для выходы задержки в соответствии с EN/МЭК 60947-5-1, DIN VDE 0660 часть 200 6 А gG для выходы мгновенного действия в соответствии с EN/МЭК 60947-5-1, DIN VDE 0660 часть 200
- [ith] условный тепловой ток на открытом воздухе
- 8 А
- Выходной тепловой ток
- 2,5 A для выходы задержки 5 A для выходы мгновенного действия
- Тип защиты входа
- внутренн., электрон.
- Время синхронизации между входами
- 75 мс
- Функция модуля
- кнопка авар. останова с 2 Н.З. контактами
- Применение модуля защиты
- для контроля аварийного останова и выключателя
- Потребляемая мощность, вт
- 8 Вт
- Минимальный выходной ток
- 10 мА для релейный выход
- Тип выхода
- мгновенное размыкание реле, 2 Н.О. цепь(и), беспотенциальный задержка размыкания реле, 3 Н.О. цепь(и), беспотенциальный
- Отключающая способность
- 1 А в 24 В (DC-13) постоянная времени: 50 мс для релейный выход 180 В·А удержание AC-15 C300 релейный выход 1800 В·А бросок AC-15 C300 релейный выход
- Номинальное напряжение питания [us]
- 115 V пер. ток - 15...15 %
- Диапазон задержки
- 0…30 с
- Напряжение цепи управления
- 48 V пост. ток
- Рабочая температура
- -10-55 °C
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- EN/IEC 60204-1 EN/ISO 13850 EN/IEC 60947-5-1
- [ui] номинальное напряжение изоляции
- 300 В (степень загрязнения 2) в соответствии с IEC 60947-5-1 300 В (степень загрязнения 2) в соответствии с DIN VDE 0110 часть 1
- Монтажная опора
- 35 мм симметричная DIN-рейка
- Серия SE
- Оборудование безопасности
Описание
Модуль XPSAT, аварийный останов, 115 В переменный ток. серия продукта: автоматизированная система безопасности Preventa
- тип устройства или его аксессуаров: модуль безопасности Preventa
- наименование модуля защиты: XPSATE
- применение модуля защиты: для контроля аварийного останова и выключателя
Преимущества: Лучшее прогнозирование для лучшей защиты. Простые в эксплуатации, блоки обеспечения безопасности созданы на базе технологии избыточности, характерной для микропроцессоров, для обеспечения расширенных функций. Широкий ассортимент продукции обеспечивает легкость выбора модуля для контроля функции безопасности.
Применения: Все оборудование, эксплуатация которого сопряжена с потенциальной опасностью, требует защиты как оператора, так и самого оборудования.
