МОДУЛЬ БЕЗОПАСНОСТИ ТМ3- ESTOP КАТ 4 - TM3SAF5R

Артикул: TM3SAF5R

Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

8 (800) 555-22-08 zakaz@arlight96.ru

Характеристики

Стойкость к наведенным помехам: 10 В 0,15...80 МГц в соответствии с EN/IEC 61000-4-6
Максимальная длина кабеля между устройствами: 30 м
Температура окружающей среды: -10-55 °C горизонтальная утановка
Maximum response time on input open: 40 мс
[us] номинальное напряжение сети: 24 В - 15...20 % постоянный ток
Тип продукта: защитный модуль
Маркировка: REACH CE UL EFUP 10 EAC RCM TÜV CSA
Краткое название устройства: TM3SAF
Температура окружающей среды при хранении: -25-70 °C
Серия продукта: Modicon TM3 Safety
Механическая стойкость: толчки 6 мс 300 ударов (25 gn) в соответствии с IEC 60068-2-27
Локальная индикация: пользователь: 8 светодиодов (зеленый/красный)
Не содержит особо опасных веществ согласно декларации reach: да
Высота над уровнем моря: 0...2000 м
Сертификаты: EAC CSA Haz Loc Class 1 Division 2 (в ожидании) RCM TÜV UL 61010-2-201 CSA 61010-2-201 (в ожидании) ANSI Haz Loc Class 1 Division 2 (в ожидании)
[up] номинальное импульсное выдерживаемое напряжение: 4 кВ категория перенапряжения III в соответствии с МЭК 60647-5-1
Степень защиты ip: IP20 (зажимы) в соответствии с EN/IEC 60529
Соединения – клеммы: зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 0,5 мм² гибкий с кабельным наконечником, с окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 1,5 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,25 мм² гибкий без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,14...2 x 0,75 мм² жесткий кабель без наконечника другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 0,34 мм² гибкий с кабельным наконечником, без окантовки другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5 мм² гибкий с кабельным наконечником, с двойной окантовкой другие клеммы зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,2...1 x 2,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, с окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,25...1 x 2,5 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² гибкий без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,2...2 x 1,5 мм² жесткий кабель без наконечника 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,25...2 x 1 мм² гибкий с кабельным наконечником, без окантовки 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 2 x 0,5...2 x 1,5 мм² гибкий с кабельным наконечником, с двойной окантовкой 13-14, 23-24, 33-34 зажимы с невыпадающ. винтами, съемный клеммный блок 1 x 0,14...1 x 1,5 мм² гибкий без наконечника другие клеммы
Директива ec rohs: Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
Профиль кругооборота: ENVEOLI1403010EN
Регламент rohs китая: X
Weee: На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантия: Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Статус устойчивого продукта: Грин Премиум продукция
Экологическая отчетнсть: ENVPEP1403010EN
Не содержит ртути: да
Информация об исключениях по регламенту rohs: да
Данные о безопасности и надежности: DC = 95 % в соответствии с EN/ISO 13849-1 PFHd = 5E-9 1/ч в соответствии с МЭК 61508-1 1 операция/час DC-13 24 В постоянный ток,
Уровень безопасности: can reach PL e/category 4 в соответствии с EN/ISO 13849-1: 2008 can reach PL e/category 4 в соответствии с EN/ISO 13849-2: 2012 может достигать SILCL 3 в соответствии с EN/IEC 62061: 2005 может достигать SIL 3 в соответствии с EN/IEC 61508: 2010
Соответствующий номинал предохранителя: 4 А gG или gL для релейный выход в соответствии с EN/IEC 60947-5-1 6 А быстродействующий для релейный выход в соответствии с EN/IEC 60947-5-1
[ith] условный тепловой ток на открытом воздухе: 18 А
Выходной тепловой ток: 6 A на реле для релейный выход
Тип защиты входа: внутренн., электрон.
Макс. коммутируемое напряжение: 230 В категория использования AC-15 в 50 Гц (мгновенное размыкание реле) 24 В категория использования DC-13 (мгновенное размыкание реле)
Кол-во защитных цепей: 3 Н.О. для мгновенное размыкание реле
Время синхронизации между входами: не ограничено
Функция модуля: 1-канальная схема контроля авар. останова 2-канальная схема контроля авар. останова мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом
Применение модуля защиты: для контроля аварийного останова и выключателя
Потребляемая мощность, вт: 0.2 Вт в 5 В постоянный ток 3.6 Вт в 24 В постоянный ток
Электромагнитное излучение: излучение - контрольный уровень: 50 дБмкВ/м класс A ( 24 В пост.тока) в 30-230 Гц в соответствии с МЭК 61131-3 излучение - контрольный уровень: 57 дБмкВ/м класс A ( 24 В пост.тока) в 230-1000 Гц в соответствии с МЭК 61131-3
Стойкость к магнитным полям: 30 A/м 50/60 Гц в соответствии с EN/IEC 61000-4-8
Стойкость к электромагнитным полям: 10 В/м 80 МГц...1 ГГц в соответствии с EN/IEC 61000-4-3 3 В/м 1.4 ГГц...2 ГГц в соответствии с EN/IEC 61000-4-3 1 В/м 2 ГГц...3 ГГц в соответствии с EN/IEC 61000-4-3
Высота хранения: 0-3000 м
Выдерживаемая импульсная помеха: 1 кВ линии питания (пост) дифференциальн. режим в соответствии с EN/IEC 61000-4-5 Постоянного тока 1 кВ линии питания (пост) общий режим в соответствии с EN/IEC 61000-4-5 Постоянного тока
Стойкость к коммутационным помехам: 3 кВ для линии питания (пост) (Постоянного тока) в соответствии с EN/IEC 61000-4-4 2 кВ для вх/вых. каналы в соответствии с EN/IEC 61000-4-4
Стойкость к электростатическому разряду: 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2 6 кВ при контакте в соответствии с EN/IEC 61000-4-2
Электрическое соединение: винтовой зажим
Минимальный выходной ток: 10 мА для релейный выход
Потребляемый ток: 100 мА в 24 В пост. ток внешнее питание
Ударопрочность: 15 gn для 11 мс в соответствии с IEC 60068-2-27
Виброустойчивость: +/- 3,5 мм (частота= 5-150 Гц) в соответствии с IEC 60068-2-6
Тип выхода: мгновенное размыкание реле, 3 Н.О. цепь(и), беспотенциальное
Электромагнитная совместимость: испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (выброс воздуха) в соответствии с EN/IEC 61000-4-2 наведенные РЧ помехи - контрольный уровень: 10 V (0,15...80 МГц) в соответствии с EN/IEC 61000-4-6 излучение - контрольный уровень: 40 дБмкВ/м (24 В)класс A в соответствии с EN 55011 излучение - контрольный уровень: 47 дБмкВ/м (24 В)класс A в соответствии с EN 55011 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (разряд при контакте) в соответствии с EN/IEC 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 10 V/m (80 МГц…1 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (1.4 ГГц...2 ГГц) в соответствии с EN/IEC 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 1 В/м (2 ГГц...3 ГГц) в соответствии с EN/IEC 61000-4-3 электромагнитное поле промышленной частоты - контрольный уровень: 30 A/м (50...60 Гц) в соответствии с EN/IEC 61000-4-8 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 3 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: 2 kV (Вх/Вых) в соответствии с EN/IEC 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (линии питания (пост)) в соответствии с EN/IEC 61000-4-5
Отключающая способность: 360 В·А удержание AC-15 B300 релейный выход 3600 В·А бросок AC-15 B300 релейный выход 4 А 24 В 50 мс DC-13 релейный выход
Напряжение цепи управления: 24 V пост. ток
Выходное напряжение: 10 V релейный выход
Относительная влажность: 10-95 %, без образования конденсата (в действии) 10-95 %, без образования конденсата (при хранении)
Степень загрязнения: 2
Регламент reach: Содержание особо опасных веществ не превышает пороговую величину
Стандарты: EN/IEC 60947-1 EN/IEC 60947-5-1 EN 60204-1 EN/ISO 13850 EN 1088/ISO 14119 EN/ISO 13849-1:2008 EN 50581:2012 EN/ISO 13849-2:2012 EN/IEC 62061:2005 EN/IEC 61508:2010 EN/IEC 60947-5-1:2010 EN/IEC 61131-2:2007 EN/IEC 60204-1:2005 EN/IEC 60204-1:2009/A1 IEC 61010-1:2010
[ui] номинальное напряжение изоляции: 300 В (степень загрязнения 2) в соответствии с МЭК 60647-5-1
Монтажная опора: top hat type TH35-7.5 рейка в соответствии с IEC 60715 top hat type TH35-15 рейка в соответствии с IEC 60715 настенный монтаж с использованием зажимов
Серия SE: OEM ПЛК Modicon

Описание

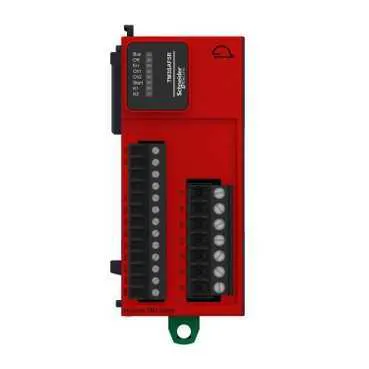

Модуль безопасности ТМ3 - ESTOP категория 4, винтовой клеммы. серия продукта: Modicon TM3 Safety
- тип устройства или его аксессуаров: защитный модуль
- краткое название устройства: TM3SAF
- применение модуля защиты: для контроля аварийного останова и выключателя
- функция модуля: 1-канальная схема контроля авар. останова, 2-канальная схема контроля авар. останова, мониторинг подвижного кожуха с 2 переключателями и автоматическим стартом
- уровень безопасности: can reach PL e/category 4 EN/ISO 13849-1:2008, can reach PL e/category 4 EN/ISO 13849-2:2012, может достигать SIL 3 EN/IEC 61508:2010, может достигать SILCL 3 EN/IEC 62061:2005.
Преимущества: Максимизируйте прибыльность и повышайте энергетическую эффективность путем мастабируемого управления автоматикой с помощью Modicon, интуитивно-понятное ПО для станков обеспечивает более эффективный технологический прогресс.
Применения: Человеко-машинные интерфейсы и системы для управления насосами
