МОДУЛЬ ДИСКР. ВХ. =24В, 4 КАН (KОМПЛ) - STBDDI3420K
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Источник питания
- модуль распределения питания
- Текущее состояние 0 гарантировано
- Текущее состояние 1 гарантировано
- >= 2.5 mA
- Вес нетто
- 0.111 кг
- Input filtering
- 1 ms 2 ms 4 ms 8 ms 0.5 ms 16 ms +/- 0,25 мс
- Тип продукта
- стандартный комплект дискретного входа
- Совместимость продукта
- монтажное основание блока вв/выв. STBXBA1000 модуль распределения питания STBPDT3100/3105
- Маркировка
- CE
- Высота над уровнем моря
- Сертификаты
- CSA FM класс 1 раздел 2 UL
- Степень защиты ip
- IP20 в соответствии с EN 61131-2 класс 1
- Рабочая температура окружающей среды
- -25-70 °C (Без ухудшения номинальных значений)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Потребляемый ток датчика
- 100 мА на канал
- Температура окружающей среды при работе
- 32...140 °F Без ухудшения номинальных значений
- Изоляция между каналами и логической шиной
- 1500 В в течение 1 минуты
- Поведение при горячей замене
- да - для стандартных NIMs
- Холодная замена
- Да
- Время срабатывания
- 0,925 мс из откл. во вкл. 0.5 ms 1,35 мс из вкл. в откл. 0.5 ms
- Абсолютн. макс. напряжение
- 56 В 1.3 мс
- Серия
- Modicon STB решение по распределенным входам/выходам
- Тип напряжения дискретного входа
- пост. тока
- Допустимое напряжение
- 30 В
- Состав комплекта
- STBXTS2100, 6-контактный блок пружинных зажимов модуль STBDDI3420 STBXTS1100, 6-контактный блок винтовых зажимов монтажное основание STBXBA1000
- Напряжение дискретного входа
- 24 V
- Ток дискретного входа
- 8 мА
- Тип дискретных входов
- положительная или отрицательная
- Светодиодный индикатор состояния
- состояние модуля (RDY): 1 светодиод (Зеленый) состояние канала (IN1 - IN4): 1 светодиод на каждый канал (Зеленый) ошибка модуля (ERR): 1 светодиод (Красный)
- Пределы входного напряжения
- 11...30 V в состоянии "1" -3...5 V в состоянии 0
- Категория перенапряжения
- II
- Потребляемый ток
- 45 мА в 5 В постоянный ток для логическая шина
- Количество дискретных входов
- 4
- Ударопрочность
- 30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27
- Виброустойчивость
- 3 gn в 58-150 Гц в симметричная DIN-рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN-рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Тип защиты
- защита по питанию встроенный предохранитель на PDM выдержка времени 10 А защита входа ограничен токоограничивающим резистором защита от включения с обратной полярностью
- Номинальное напряжение питания [us]
- 24 В постоянный ток
- Температура окружающего воздуха при хранении
- -40...185 °F Без ухудшения номинальных значений -40-85 °C Без ухудшения номинальных значений
- Относительная влажность
- 95-95 % в 60-60 °C без образования конденсата
- Степень загрязнения
- 2 в соответствии с IEC 60664-1
- Стандарты
- EN/МЭК 61131-2 тип 1+
- Серия SE
- Промышленные ПЛК Modicon

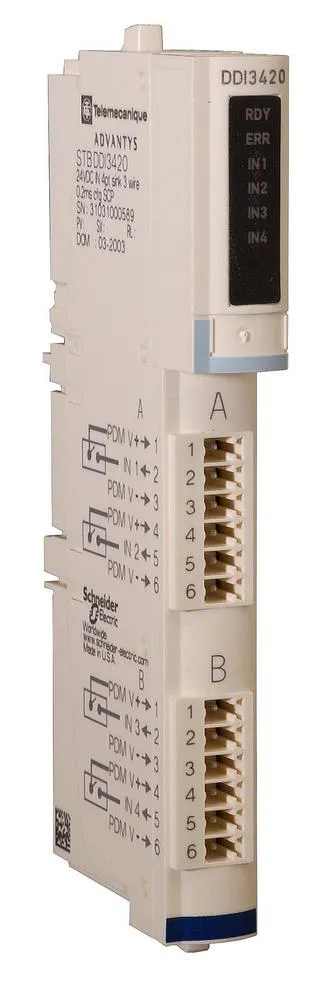

Модуль дискретного входа =24В, 4 канала (комплект).
Серия продукта: Modicon STB решение по распределенным входам/выходам
- тип устройства или его аксессуаров: стандартный комплект дискретного входа
- состав комплекта: модуль STBDDI3420, монтажное основание STBXBA1000, STBXTS1100, 6-контактный блок винтовых зажимов, STBXTS2100, 6-контактный блок пружинных зажимов.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
