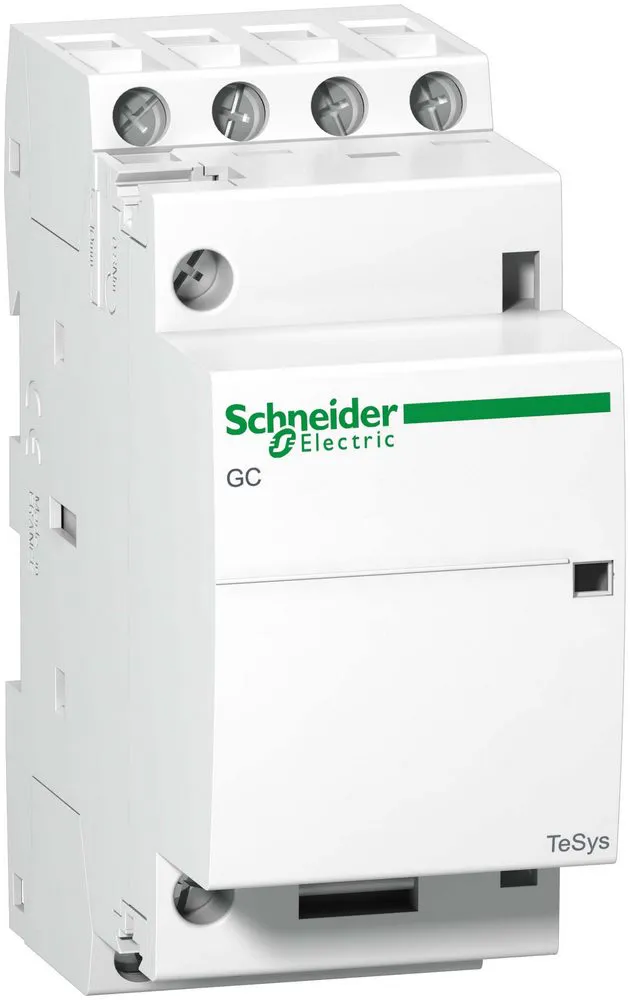

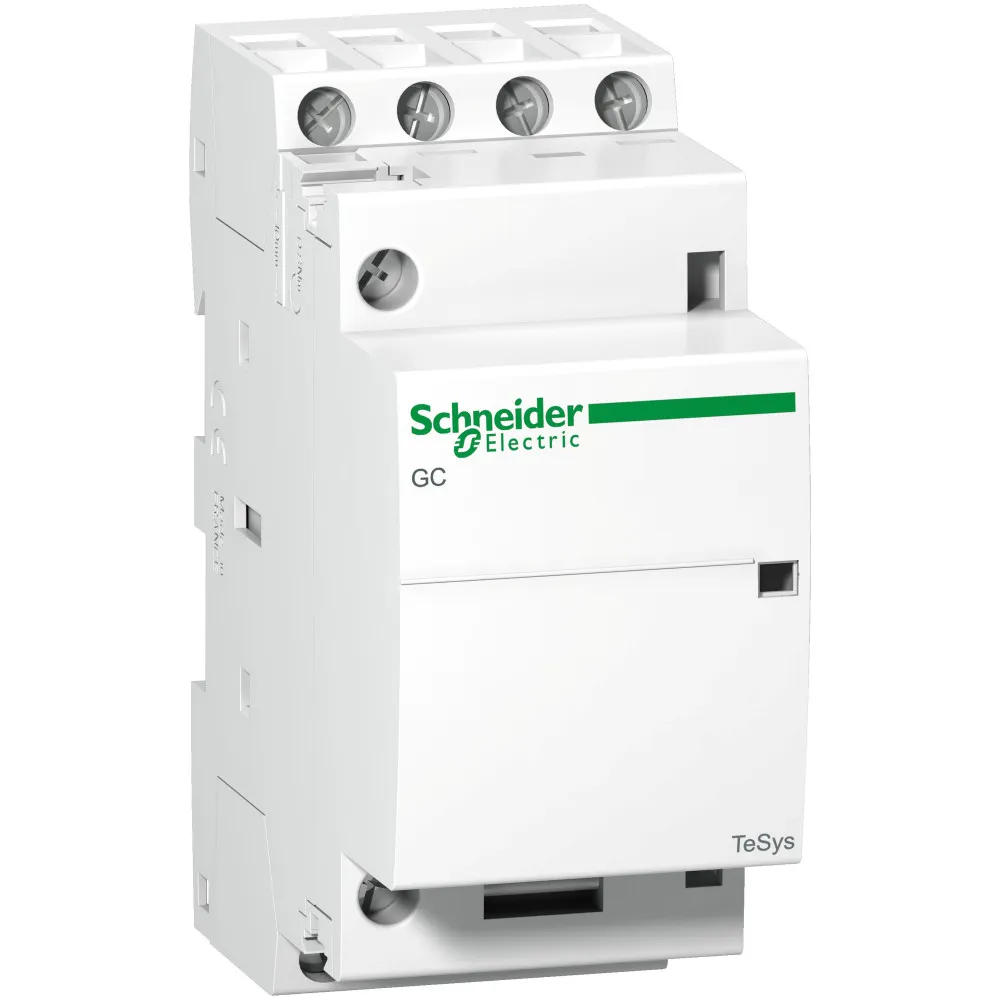

МОДУЛ. КОНТ. 4П-4НО.25А.48В 50ГЦ (6ШТ) - GC2540E5
Артикул:
GC2540E5
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.23 кг
- Исполнение монтажа
- защелкивающийся
- [в] номинальное рабочее напряжение
- Общее количество модулей по 18 мм
- 2
- Количество в одном комплекте
- комплект из 6 шт.
- Конфигурация главных контактов
- 4 Н.О.
- Механическая стойкость
- удары контактор разомкнут: 10 gn в течение 11 мс удары контактор замкнут: 15 g (ном.) в течение 11 мс вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
- [ie] номинальный рабочий ток
- 25 А AC-7A 8.5 А AC-7B
- Максимальная частота коммутации
- 300 цикл/ч в
- Тип продукта
- модульный контактор
- Краткое название устройства
- GC25
- Температура окружающей среды при хранении
- -40-70 °C
- [icw] номинальный кратковременно допустимый ток
- 200 А в
- Высота над уровнем моря
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ
- Электрическая износостойкость
- AC-7A: 100000 циклы AC-7B: 100000 циклы
- Степень защиты ip
- N/A N/A
- Соединения – клеммы
- цепь управления: винтовой зажим 1 кабель (-и) 2.5-2.5 мм²Гибкий без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 1.5-1.5 мм²Гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 кабель (-и) 6-6 мм²жесткий кабель без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 4-4 мм²жесткий кабель без наконечника цепь управления: винтовой зажим 2 кабель (-и) 2.5-2.5 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 2.5-2.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1.5-1.5 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1.5-1.5 мм²жесткий кабель без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1.5-1.5 мм²жесткий кабель без наконечника силовая цепь: винтовой зажим 1 кабель (-и) 6-6 мм²Гибкий без наконечника силовая цепь: винтовой зажим 2 кабель (-и) 4-4 мм²Гибкий без наконечника силовая цепь: винтовой зажим 1 кабель (-и) 6-6 мм²Гибкий с кабельным наконечником
- Рабочая температура окружающей среды
- -5-50 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys
- Среднее полное сопротивление
- 2.5 мОм - Ith 25 А 50 Гц для силовая цепь
- Номинальная отключающая способность
- 68 А в 400 V для силовая цепь в соответствии с IEC 61095
- Мощность, рассеиваемая одним полюсом
- 1.6 Вт
- Тип цепи управления
- пер. ток в 50 Гц
- Категория применения
- AC-7A AC-7B
- Защитное исполнение
- TC
- Теплоотдача
- 1.6-1.6 Вт в 50/60 Гц
- Потребляемая мощность при удержании, в·а
- 4.6-4.6 В·А 50 Гц 20 °C)
- Время работы
- 10...25 мс отключение 10...30 мс включение
- Пределы напряжения цепи управления
- отпускание: 0,2...0,75 Uc в 50 Гц 50 °C) находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 50 °C)
- Номинальная включающая способность irms
- 68 А в 400 V Переменный ток для силовая цепь в соответствии с IEC 61095
- Стандарты
- IEC 60947-5 IEC 61095
- Соответствующий номинал предохранителя
- 25 А gL в
- [ith] условный тепловой ток на открытом воздухе
- 25 А в
- Рабочее положение
- 30°/вертик.
- Цвет
- белый
- Механическая износостойкость
- 1000000 циклы
- Потребляемая мощность при срабатывании
- 34-34 В·А 50 Гц 20 °C)
- Применение контактора
- управление электродвигателем обогрев подсветка
- Напряжение цепи управления
- 48 В Переменный ток 50 Гц
- Тип управления
- дистанционное управление
- Момент затяжки
- цепь управления: 0.8 Н-м - винтовой зажим силовая цепь: 0.8 Н-м - винтовой зажим
- Код совместимости
- модульный стандартный контактор
- [ui] номинальное напряжение изоляции
- 500 В в соответствии с IEC 61095 500 В в соответствии с VDE 0110
- Описание полюсов
- 4P
- Монтажная опора
- DIN-рейка
- Наименование продукта
- TeSys GC
- Серия SE
- TeSys
Описание
Модульный контактор 4п-4НО.25А.48В 50Гц (6 шт). диапазон: TeSys
- наименование изделия: TeSys GC
- тип устройства или его аксессуаров: модульный контактор
- применение контактора: обогрев, управление электродвигателем, подсветка.
Преимущества: Контакторы серий TeSys GC, GY безопасны, просты в использовании и легко устанавливаются. Данные устройства имеют компактные размеры и подходят для применения в различных областях.
Применения: Модульные контакторы серий TeSys GC, GY могут применяться в различных отраслях промышленности, таких как производственная, сельскохозяйственная, коммерческая и медицинская. Данные устройства обеспечивают управление питанием следующих систем освещения, обогрева, вентиляции, дверей или штор с электроприводом.
