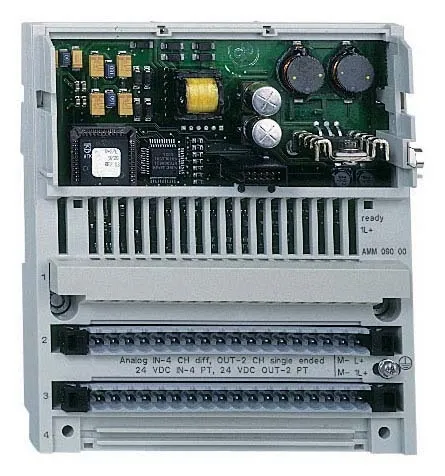

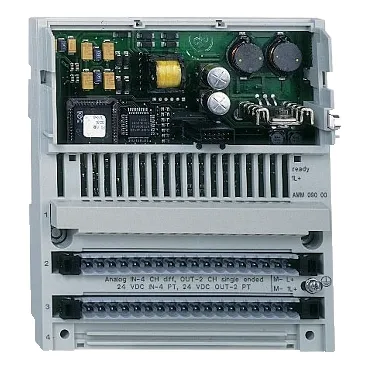

MOMENTUM БЛОК АН. И ДИСКР. СИГН. - 170ANR12090
Артикул:
170ANR12090
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Maximum analogue input voltage
- 15 В
- Input overvoltage protection
- 45-45 В 10 с дискретный вход
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 6 mA (дискретный вход)
- Maximum leakage current
- 0.4 мА пост. ток 30 В дискретный выход
- Maximum power dissipation in w
- 6 Вт
- Maximum voltage drop
- Тип продукта
- базовый блок аналогового, дискретного вв/выв.
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Серия продукта
- платформа автоматизации Modicon Momentum
- Локальная индикация
- состояние канала: 4 светодиода
- Высота над уровнем моря
- Сертификаты
- UL CSA
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI1403005EN
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP1403005EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Время срабатывания
- 1,05 мс из сост. 1 в сост. 0 для дискретный выход 1.2 мс из сост. 0 в сост. 1 для дискретный вход 1.2 мс из сост. 0 в сост. 1 для дискретный выход 1.2 мс из сост. 1 в сост. 0 для дискретный вход
- Выходная нагрузка
- >= 2 kOhm 0...10 V аналоговый выход
- Состояние отказа
- для аналоговый выход: поддерживать для аналоговый выход: возврат к 0
- Тип аналогового входа
- несимметричный
- Группа каналов
- 1 группа из 8 дискретных выходов 2 групп по 4 дискретных входа 1 группа из 6 аналоговых входов 1 группа из 4 аналоговых выходов
- Ошибка преобразования
- +/- 0,4 % 0...10 V 25 °C аналоговый выход 0.0020 0...10 V 25 °C цепь аналогового входа
- Напряжение развязки
- 500 В (продолжительность = 1 мин) между напряжениями аналогов. вх/вых. и рабочим напряжением 500 В (продолжительность = 1 мин) между рабочим напряжением и вх/вых. от земли
- Скачок тока
- 2.5 А 1 мс дискретный выход
- Входное сопротивление
- 1 МОм цепь аналогового входа
- Защитное исполнение
- TC
- Диапазон аналогового выхода
- 0...10 V 14 бит
- Диапазон аналогового входа
- 0...10 V
- Тип дискретного выхода
- транзисторный
- Ток дискретного выхода
- 2 А на группу 2 А на модуль 0.25 А на точку
- Логика дискретного выхода
- положительный
- Стойкость к электромагнитным полям
- 10 В/м 80...1000 MHz в соответствии с IEC 801-3
- Время преобразования
- 0.75 мс цепь аналогового входа 1.2 мс аналоговый выход
- Разрешение аналогового входа
- 14 бит 0...10 V
- Тип дискретных входов
- положительный
- Пределы входного напряжения
- 3...32 В
- Напряжение дискретного входа
- 24 V пост. ток
- Защита от перегрузки на выходе
- с дискретный выход
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Электрическое соединение
- 2 разъема для съемных клеммных блоков
- Напряжение дискретного выхода
- 10...30 В
- Предельный уровень коммутации напряжения в состоянии 0
- Предельный уровень коммутации напряжения в состоянии 1
- >= 11 В для дискретный вход
- Потребляемый ток
- 400 мА в 24 В пост. ток
- Количество дискретных входов
- 8 в соответствии с МЭК 1131-2 тип 2
- Номинальное напряжение питания [us]
- 24 В (19.2-30 В)пост. ток
- Рабочая температура
- 0-60 °C
- Защита от короткого замыкания на выходе
- с дискретный выход
- Относительная влажность
- 95-95 % без образования конденсата
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Серия SE
- Промышленные ПЛК Modicon
Описание
Momentum блок аналоговых и дискретных сигналов. серия продукта: платформа автоматизации Modicon Momentum
- тип устройства или его аксессуаров: базовый блок аналогового, дискретного вв/выв.
- группа каналов: 1 группа из 6 аналоговых входов, 2 групп по 4 дискретных входа, 1 группа из 4 аналоговых выходов, 1 группа из 8 дискретных выходов
- тип аналогового входа: несимметричный
- напряжение дискретного выхода: 10.30 В.
Применения: Промышленность: транспортировка материалов, управление простым оборудованием.
