ПЕРЕКЛЮЧАТЕЛЬ 16ММ КВАДРАТНЫЙ 2 ПОЗИЦИ - XB6CD225B
Артикул:
XB6CD225B
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 4 кВ в соответствии с EN/МЭК 60947-1
- Вес нетто
- 0.024 кг
- [ie] номинальный рабочий ток
- 3 А в 120 В AC 50/60Hz, AC-15, B300 в соответствии с EN/IEC 60947-5-1 1.5 А в 240 В, AC-15, B300 в соответствии с EN/IEC 60947-5-1 0.1 А в 250 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1 0.22 А в 125 В, DC-13, R300 в соответствии с EN/IEC 60947-5-1
- Тип продукта
- переключатель в сборе
- Минимальная партия для продажи
- 1
- Краткое название устройства
- XB6
- Температура окружающей среды при хранении
- -40-70 °C
- Сертификаты
- ГОСТ CCC UL CSA
- Электрическая износостойкость
- 1000000 циклы, AC-15 в 230 В, производительность
- Степень защиты ip
- IP65 в соответствии с МЭК 60529
- Соединения – клеммы
- разъемы Faston, присоединительный размер: 2,8 х 0,5 мм
- Рабочая температура окружающей среды
- -25-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Операторские данные о положении
- 2 положения 60°
- Электрическая надежность мэк 60947-5-4
- λ = 10exp(-8) в 5 В и 1 мА с уровнем достоверности 90 % в соответствии с EN 60947-5-4
- Прямое размыкание
- с в соответствии с EN/МЭК 60947-5-1 приложение К
- Серия
- Harmony XB6
- Работа контактов
- медленное размыкание
- Степень защиты nema
- NEMA 13 в соответствии с UL 50 NEMA 4 в соответствии с UL 50 NEMA 4X в соответствии с UL 50 NEMA 13 в соответствии с CSA C22.2 № 94 NEMA 4 в соответствии с CSA C22.2 № 94 NEMA 4X в соответствии с CSA C22.2 № 94
- Класс защиты от поражения электр. током
- класс II в соответствии с IEC 61140
- Параметры управляющего устройства
- черный стандартная рукоятка
- Тип рукоятки
- с фиксацией
- Форма головки сигнального блока
- квадратная
- Монтажный диаметр
- 16 мм
- Материал окантовки
- пластик
- Описание зажимов iso n°1
- (21-22)NC (13-14)NO
- Материал контактов
- серебряный сплав (Ag/Ni)
- Защитное исполнение
- TC
- Рабочее положение
- любое положение
- Защита от короткого замыкания
- 6 А плавкая вставка тип gG
- Ударопрочность
- 30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27 50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
- Виброустойчивость
- +/- 3 мм (частота= 2-500 Гц) в соответствии с IEC 60068-2-6 5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6
- Тип контактов
- 1 Н.О. + 1 Н.З.
- Механическая износостойкость
- 500000 циклы
- Стандарты
- EN/IEC 60947-5-1 CSA C22.2 № 14 JIS C8201-5-1 JIS C 852 EN/IEC 60947-5-5 UL 508 EN/МЭК 60947-1 JIS C8201-1
- Код совместимости
- XB6
- [ui] номинальное напряжение изоляции
- 250 В (степень загрязнения 3) в соответствии с EN/МЭК 60947-1
- Серия SE
- Кнопки и лампочки
Описание

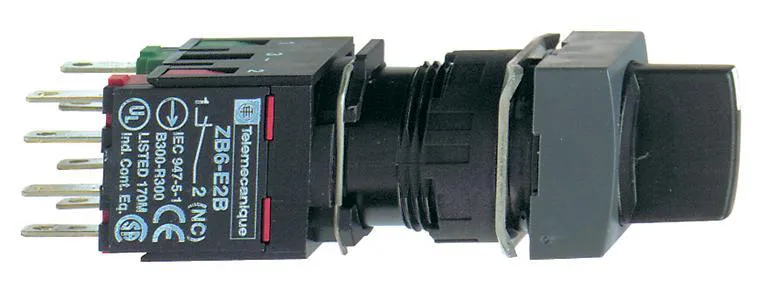

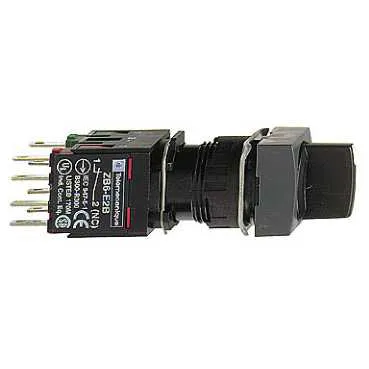

ПЕРЕКЛЮЧАТЕЛЬ 16ММ КВАДРАТНЫЙ 2 ПОЗИЦИ XB6CD225B
Преимущества: Элементы конструкции визуально различимы с большого расстояния благодаря яркому цвету и маркировке, поэтому ошибки при первоначальном подключении и последующих операциях обслуживания сводятся к минимуму. Корпус со степенью защиты IP66 защищает данное устройство от ударных нагрузок, а также от пыли, воды и вибрации, поэтому оно идеально подходит для работы в неблагоприятных условиях окружающей среды.
Применения: в средах, где необходима хорошая устойчивость к химическим веществам и/или двойная электрическая изоляция.
