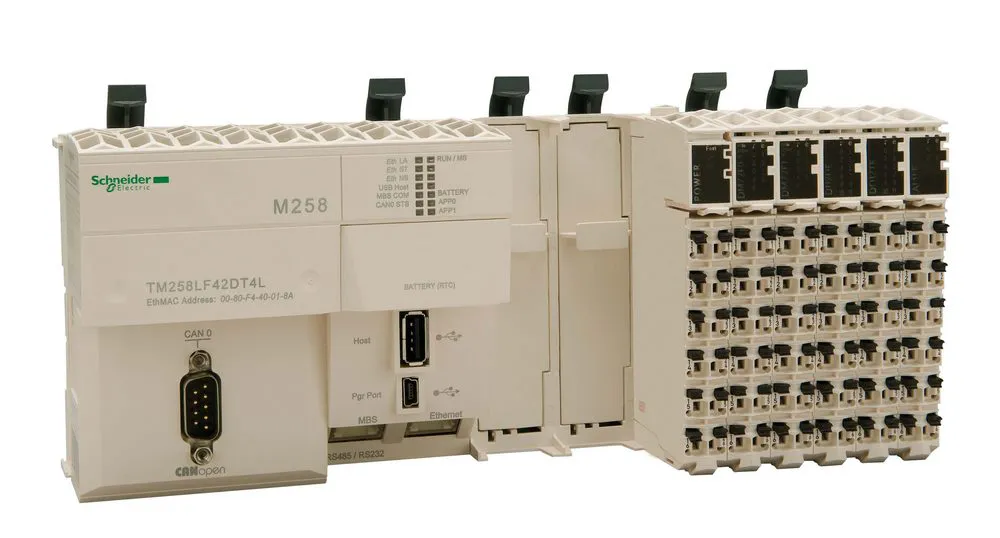

ПЛК M258 ETH/CAN/2PCI/42 Д/4 АН ВХ S - TM258LF42DT4LS0

Артикул: TM258LF42DT4LS0

Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

8 (800) 555-22-08 zakaz@arlight96.ru

Характеристики

Способ монтажа: симметричная DIN рейка
Предельный уровень коммутации напряжения в: = 15 В для обычный вход
Максимальная потребляемая мощность, вт: 14.14 Вт
Вес нетто: 0.77 кг
Количество аналоговых входов: 4
Maximum cable distance between devices
Execution time per instruction: 22 ns булево
Специальная область применения продукта: для решений
Тип продукта: логический контроллер
Маркировка: CE
Температура окружающей среды при хранении: -25-70 °C
Локальная индикация: 1 светодиод на каждый канал для состояние вх/вых. 1 светодиод зеленый/желтый для Eth LA (Ethernet activity) 1 светодиод красный для CAN status (ERROR) 1 светодиод для CAN0 STS 1 светодиод для MBS COM 1 светодиод зеленый/красный для BATT (battery status) 1 светодиод зеленый/красный для CAN (CANopen activity) 1 светодиод зеленый/красный для Eth NS (Состояние сети Ethernet) 1 светодиод зеленый/красный для Eth ST (Ethernet status) 1 светодиод зеленый/красный для RUN/MS (статус модуля) 1 светодиод зеленый/красный для USB-хост
Высота над уровнем моря: 0...2000 м
Сертификаты: ГОСТ Р CSA C-Tick cULus
Степень защиты ip: IP20 в соответствии с IEC 61131-2
Рабочая температура окружающей среды: 0-55 °C Без ухудшения номинальных значений (горизонтальная утановка) 0-60 °C с понижающим коэффициентом (горизонтальная утановка) 0-50 °C (вертикальная установка)
Серия: Modicon M258
Развязка между каналами: отсутствует
Развязка между каналом и внутренними логическими схемами: 500 В (среднеквадратичное значение) Переменный ток
Функция программного обеспечения: применяемые функциональные блоки
Помеха излучаемая/наведенная: CISPR11
Антидребезговая фильтрация: 2мск…4мс задаваемый быстрый вход/обычный вход и быстрый выход
Пиковый ток: 100 кА (продолжительность =
Описание памяти: цилиндрический 128 MB встроенное ОЗУ 64 Мбайт
Кол-во дискретных входов/выходов: 42
Количество дискретных входов: 10 для быстродействующий вход 12 для вход 4 для обычный вход
Ток дискретного выхода: 4 мА для быстродействующий выход
Тип подключения: Ток: 0...20 mA Ток: 4...20 мА Напряжение: +/- 10 V
Логика дискретного выхода: источник
Выдерживаемая импульсная помеха: 0.5 кВ дифференциальн. режим в соответствии с EN/IEC 61000-4-5 1 кВ общий режим в соответствии с EN/IEC 61000-4-5
Стойкость к электромагнитным полям: 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3
Скорость передачи: 125 kbit/s для шины длиной 500-500 м для CANopen 250 kbit/s для шины длиной 250-250 м для CANopen 50 kbit/s для шины длиной 1000-1000 м для CANopen 500 kbit/s для шины длиной 100-100 м для CANopen 10 kbit/s для шины длиной 5000-5000 м для CANopen 1000 Кбит/s для шины длиной 4-4 м для CANopen 20 kbit/s для шины длиной 2500-2500 м для CANopen 800 kbit/s для шины длиной 25-25 м для CANopen
Тип встроенных клемм: 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Modbus с ведущий/ведомый метод, рама передачи: RTU/ASCII or текстовый (знаковый) резжим ASCII, физический интерфейс: RS232/RS485, скорость передачи: 300...115200 бит/с 1 изолированный последовательный каннал с розетка RJ45 разъем, протокол: Ethernet Modbus TCP/IP с ведомый метод, физический интерфейс: 10BASE-T/100BASE-TX 1 изолированный последовательный каннал с мини B USB разъем, скорость передачи: 480 Мбит/с 1 изолированный последовательный каннал с USB типа A разъем, скорость передачи: 480 Мбит/с 2 свободных PCI слота 1 CANopen с вилка SUB-D 9 разъем, протокол: CANopen с ведущий метод
Количество входов счёта: 8 счетные входы в 200 кГц
Часы реального времени: без калибровки пользователя часы, отклонение часов < 30 с/месяц в 25-25 °C с калибровкой пользователя часы, отклонение часов
Резервируемые данные: переменные типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность
Конфигурируемое время фильтрования: 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход/обычный вход и быстрый выход 4 мс для быстрый вход/обычный вход и быстрый выход
Ток дискретного входа: 4 мА для быстродействующий вход 4 мА для обычный вход
Разрешение аналогового входа: 12 бит
Тип дискретных входов: "приемник" для быстродействующий вход "приемник" для обычный вход источник для вход
Высота хранения: 0-3000 м
Пределы напряжения питания: 20.4-28.8 В
Пределы выходного напряжения: 19.2...28.8 В
Входной импеданс: 6 кОм для быстродействующий вход 6 кОм для обычный вход
Тип напряжения дискретного входа: пост. тока
Напряжение дискретного входа: 24 V
Стойкость к коммутационным помехам: 1 кВ в соответствии с EN/IEC 61000-4-4 (Вх/Вых) 1 кВ в соответствии с EN/IEC 61000-4-4 (экранированный кабель) 2 кВ в соответствии с EN/IEC 61000-4-4 (линии питания)
Стойкость к электростатическому разряду: 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
Напряжение дискретного выхода: 24 В пост. ток
Количество дискретных выходов: 12 выход 4 быстродействующий выход
Ударопрочность: 15 gn для 11 мс
Виброустойчивость: 1 gn в 8.4-150 Гц в DIN-рейка 3,5 мм в 5-8.4 Гц в DIN-рейка
Электромагнитная совместимость: EN/IEC 61000-4-6
Номинальное напряжение питания [us]: 24 В постоянный ток для питание встроенных экспертных модулей 24 В постоянный ток для сегмент питания Вх/Вых 24 В постоянный ток для питание от электросети
Относительная влажность: 5-95 % без образования конденсата
Степень загрязнения: 2 в соответствии с IEC 60664
Стандарты: UL 508 CSA C22,2 No 142 CSA C22.2 № 213 IEC 61131-2
[in] номинальный ток: 0.04 А для питание встроенных экспертных модулей 10 А для сегмент питания Вх/Вых 0.31 А для питание от электросети

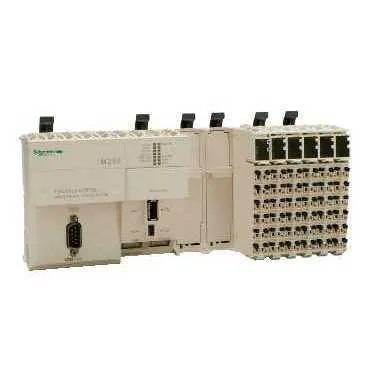

Галерея
