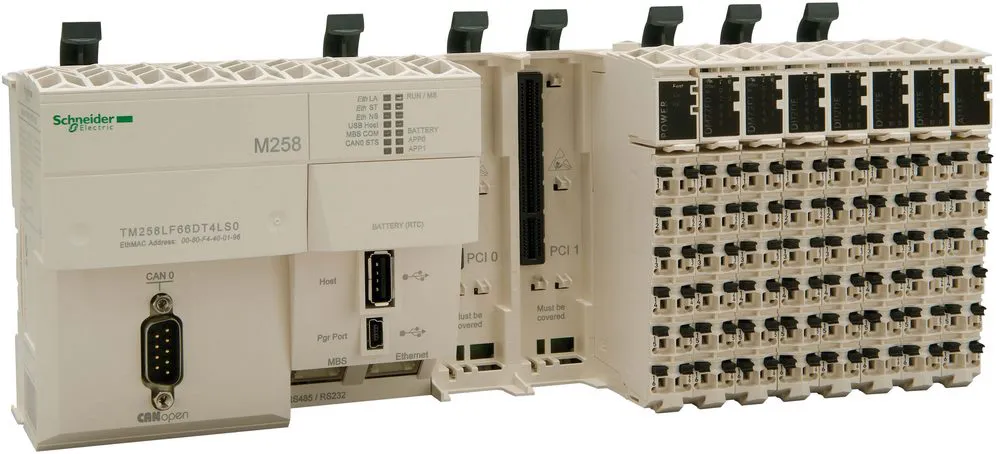

ПЛК M258 ETH/CAN/2PCI/66 Д/4 АН ВХ S - TM258LF66DT4LS0
Артикул:
TM258LF66DT4LS0
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Развязка между каналами
- Отсутствует
- Развязка между каналом и внутренними логическими схемами
- 500 В (среднеквадратичное значение) переменный ток
- Функция программного обеспечения
- Применяемые функциональные блоки
- Помеха излучаемая/наведенная
- CISPR11
- Антидребезговая фильтрация
- 2мск…4мс (задаваем.) быстрый вход/обычный вход и быстрый выход
- Пиковый ток
- 1.2 A во время > 70 с питание от электросети <= 50 кА во время <= 150 с питание встроенных экспертных модулей <= 25 кА во время <= 500 с сегмент питания Вх/Вых <= 100 кА во время <= 70 с питание от электросети
- Описание памяти
- Цилиндрический 128 MB Встроенное ОЗУ 64 Мбайт
- Кол-во дискретных входов/выходов
- 66
- Количество дискретных входов
- 10 для быстродействующий вход 24 для вход 4 для обычный вход
- Ток дискретного выхода
- 4 мА для быстродействующий выход
- Тип подключения
- Напряжение +/- 10 V Ток 0...20 mA Ток 4...20 mA
- Логика дискретного выхода
- Источник
- Выдерживаемая импульсная помеха
- Общий режим в соответствии с EN/IEC 61000-4-5 Дифференциальн. режим в соответствии с EN/IEC 61000-4-5
- Стойкость к электромагнитным полям
- 10 В/м 80…2000МГц в соответствии с EN/IEC 61000-4-3 1 В/м 2…2.7ГГц в соответствии с EN/IEC 61000-4-3
- Длина кабеля
- <= 30 м быстродействующий вход <= 30 м быстродействующий выход <= 30 м обычный вход
- Скорость передачи
- 800 kbit/s для шины длиной 25 м, CANopen 125 kbit/s для шины длиной 500 м, CANopen 20 kbit/s для шины длиной 2500 м, CANopen 250 kbit/s для шины длиной 250 м, CANopen 500 kbit/s для шины длиной 100 м, CANopen 1000 kbit/s для шины длиной 4 м, CANopen 10 kbit/s для шины длиной 5000 м, CANopen 50 kbit/s для шины длиной 1000 м, CANopen
- Тип встроенных клемм
- 1 изолированный последовательный каннал розетка RJ45, Ethernet Modbus TCP/IP ведомый (10BASE-T/100BASE-TX) 1 изолированный последовательный каннал розетка RJ45, Modbus ведущий/ведомый RTU/ASCII or текстовый (знаковый) резжим ASCII (RS232/RS485), 300...115200 бит/с 1 изолированный последовательный каннал mini B USB, 480 Мбит/с 1 CANopen вилка SUB-D 9, CANopen ведущий 1 изолированный последовательный каннал USB типа A, 480 Мбит/с 2 свободных PCI слота
- Количество входов счёта
- 8 счетные входы 200 кГц
- Часы реального времени
- С калибровкой пользователя часы реального времени, отклонение: <= 6 с/месяц Без калибровки пользователя часы реального времени, отклонение: < 30 с/месяц при 25 °C
- Время выполнения 1 инструкции
- Булево : 22 нс
- Резервируемые данные
- Переменные типа временной и постоянной памяти CR2477M Renata, 1.5 года автономность
- Конфигурируемое время фильтрования
- 0 мс для быстрый вход/обычный вход и быстрый выход 1.5 мс для быстрый вход/обычный вход и быстрый выход 12 мс для быстрый вход/обычный вход и быстрый выход 4 мс для быстрый вход/обычный вход и быстрый выход
- Ток дискретного входа
- 4 мА для обычный вход 4 мА для быстродействующий вход
- Разрешение аналогового входа
- 12 бит
- Тип дискретных входов
- "приемник" для обычный вход "приемник" для быстродействующий вход Источник для вход
- Номер аналогового входа
- 4
- Высота хранения
- 0...3000 м
- Пределы напряжения питания
- 20.4...28.8 В
- Пределы выходного напряжения
- 19.2...28.8 В
- Входной импеданс
- 6 кОм для быстродействующий вход 6 кОм для обычный вход
- Тип напряжения дискретного входа
- Пост. Тока
- Напряжение дискретного входа
- 24 V
- Применение изделия
- Для решений
- Стойкость к коммутационным помехам
- 2 кВ линии питания в соответствии с EN/IEC 61000-4-4 1 кВ Вх/Вых в соответствии с EN/IEC 61000-4-4 1 кВ экранированный кабель в соответствии с EN/IEC 61000-4-4
- Стойкость к электростатическому разряду
- 4 кВ при контакте в соответствии с EN/IEC 61000-4-2 8 кВ в воздухе в соответствии с EN/IEC 61000-4-2
- Напряжение дискретного выхода
- 24 В пост. ток
- Предельный уровень коммутации тока в состоянии 0
- <= 1.5 мА для быстродействующий выход <= 1.5 мА для обычный вход <= 1.5 мА для быстродействующий вход
- Предельный уровень коммутации напряжения в состоянии 0
- <= 5 В для обычный вход <= 5 В для быстродействующий выход <= 5 В для быстродействующий вход
- Предельный уровень коммутации тока в состоянии 1
- >= 2 мА для быстродействующий выход >= 2 мА для обычный вход >= 2 мА для быстродействующий вход
- Предельный уровень коммутации напряжения в состоянии 1
- >= 15 В для обычный вход >= 15 В для быстродействующий выход >= 15 В для быстродействующий вход
- Количество дискретных выходов
- 4 для быстродействующий выход 24 для выход
- Ударопрочность
- 15 gn для 11 мс
- Виброустойчивость
- 3,5 мм 5...8.4 Гц DIN рейка 1 gn 8.4...150 Гц DIN рейка
- С маркировкой
- CE
- Потребляемая мощность
- <= 18.11 Вт
- Электромагнитная совместимость
- EN/IEC 61000-4-6
- Номинальное напряжение питания [us]
- 24 V пост. ток для сегмент питания Вх/Вых 24 V пост. ток для питание от электросети 24 V пост. ток для питание встроенных экспертных модулей
- Рабочая высота
- 0...2000 м
- Температура окружающего воздуха при хранении
- -25...70 °C
- Рабочая температура
- 0...55 °C без коэффициент ухудшения характеристик горизонтальная утановка 0...60 °C с коэффициент ухудшения характеристик горизонтальная утановка 0...50 °C вертикальная установка
- Относительная влажность
- 5...95 % без образования конденсата
- Cтепень защиты ip
- IP20 в соответствии с IEC 61131-2
- Сигнализация
- 1 светодиод зеленый/красный для RUN/MS (статус модуля) 1 светодиод для MBS COM 1 светодиод зеленый/красный для CAN (CANopen activity) 1 светодиод зеленый/желтый для Eth LA (Ethernet activity) 1 светодиод зеленый/красный для Eth NS (Ethernet network status) 1 светодиод для CAN0 STS 1 светодиод красный для CAN status (ERROR) 1 светодиод зеленый/красный для BATT (battery status) 1 светодиод зеленый/красный для Eth ST (Ethernet status) 1 светодиод зеленый/красный для USB-хост 1 светодиод на каждый канал для состояние вх/вых.
- Степень загрязнения
- 2 в соответствии с IEC 60664
- Регламент reach
- Продукт не содержит превышающее норму количество особо опасных веществ
- Директива rohs
- Соответствует
- Статус предложения
- Продукт не входит в категорию Green Premium
- Сертификация
- C-Tick CSA ГОСТ Р cULus
- Стандарты
- IEC 61131-2 CSA C22,2 No 142 CSA C22.2 № 213 UL 508
- Масса продукта
- 0.8 кг
- [in] номинальный ток
- 0.04 A для питание встроенных экспертных модулей 0.31 A для питание от электросети 10 А для сегмент питания Вх/Вых
- Монтажная опора
- Симметричная DIN рейка
- Тип изделия или компонента
- Логический контроллер
- Семейство продуктов
- Modicon M258

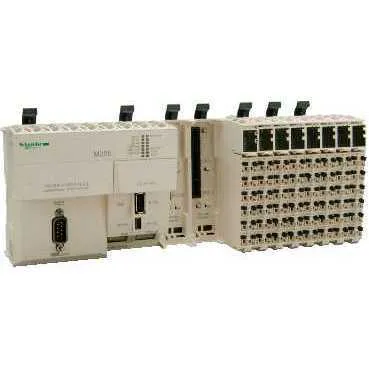

Галерея
