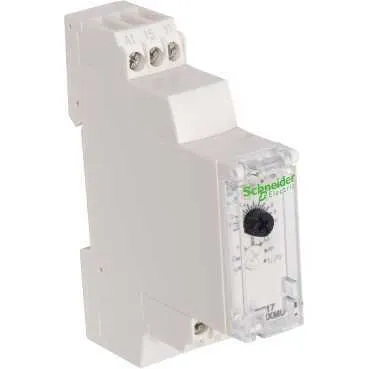

Реле времени RE17RMXMU - RE17RMXMU
Артикул:
RE17RMXMU
Цена:
5600,0
₽
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Вес нетто
- 0.07 кг
- Номинальный выходной ток
- 8 А
- Time delay type
- Ad, Ah, N, O, P, Pt, TI, Tt, W
- Maximum delay response
- 100 мс
- [us] номинальное напряжение сети
- 24...240 В Переменный ток 50/60 Гц 24 В постоянный ток
- Тип продукта
- модульное реле времени
- Маркировка
- CE
- Краткое название устройства
- RE17R
- Температура окружающей среды при хранении
- -30-60 °C
- Локальная индикация
- светодиодный индикатор для ровное свечение: реле вкл., задержка не отсчитывается светодиодный индикатор 80 % ВКЛ и 20 % ОТКЛ для мигание: отсчитывается задержка светодиодный индикатор 5 % ВКЛ и 95 % ОТКЛ для реле обесточено, расчет времение не выполняется, исключая Di-D, Li-L
- Сертификаты
- cULus GL CSA
- [up] номинальное импульсное выдерживаемое напряжение
- 5 кВ в течение 1,2/50 мкс
- Электрическая износостойкость
- 100000 циклы для резистивные загрузка (8 А в 250 В пер. ток максимум)
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 (клеммный блок) IP40 в соответствии с МЭК 60529 (корпус) IP50 в соответствии с МЭК 60529 (передняя панель)
- Соединения – клеммы
- винтовые зажимы, 1 x 0,5...1 x 3,3 мм² (AWG 20...AWG 12) жесткий кабель Без наконечника винтовые зажимы, 2 x 0.5...2 x 2.5 мм² (AWG 20...AWG 14) жесткий кабель Без наконечника винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) Гибкий С кабельным наконечником винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) Гибкий С кабельным наконечником
- Рабочая температура окружающей среды
- -20-60 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Отклонение напряжения
- +/- 0,2 %/В
- Погрешность задержки срабатывания
- +/- 10 % полной шкалы в 25 °C в соответствии с IEC 61812-1
- Диапазон задержки
- 6...60 с 1...10 мин 0.1...1 с 1...10 ч 1...10 с 6...60 мин 10...100 ч
- Тип задержки
- Ah Tl N Tt Ad Pt O W P
- Диапазон напряжения
- 0,85...1,1 Us
- Серия
- Zelio Time
- Рабочая частота, гц
- 10 Гц
- Входное напряжение
- 10 V
- Коэффициент нагружения
- 1
- Материал контактов
- не содержит кадмий
- Длина пути тока утечки
- 4 kV/3 в соответствии с IEC 60664-1
- Электрическая прочность изоляции
- 2.5 кВ 1 мА/1 минута 50 Гц в соответствии с IEC 61812-1
- Функциональность
- мультифункция
- Макс. коммутируемый ток
- 8 А пер./пост. ток
- Минимальный коммутируемый ток
- 10 мА в 5 В пост. ток
- Частота сети питания
- 50...60 Hz +/- 5 %
- Макс. коммутируемое напряжение
- 250 В пер. ток
- Данные о безопасности и надежности
- MTTFd = 296.8 лет B10d = 270000
- Повторяемость позиционирования
- +/- 0,5 % в соответствии с IEC 61812-1
- Отклонение ном. характеристик в зависимости от температуры
- +/- 0,05 %/°C
- Потребляемая мощность, вт
- 0.6 Вт в 24 В пост. ток
- Время сброса
- 120 мс при снятии напряжения типовой
- Потребляемая мощность, ва
- 0-32 В·А в 240 В пер. ток
- Тип дискретного выхода
- реле
- Стойкость к кратковременным исчезновениям напряжения питания
- 20 мс
- Сопротивление изоляции
- 100 МОм в 500 В пост. ток в соответствии с IEC 60664-1
- Материал корпуса
- самозатухающий
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 20 m/s² (частота= 10-150 Гц) в соответствии с IEC 60068-2-6
- Монтажное положение
- любое положение относительно обычной вертикальной монтажной поверхности
- Тип контактов
- 1 переключающ.
- Электромагнитная совместимость
- испытание стойкости к с электролитическому разряду: уровень пробы: 6 кВ (в контакте) уровень 3 в соответствии с IEC 61000-4-2 испытание стойкости к с электролитическому разряду: уровень пробы: 8 кВ (в воздухе) уровень 3 в соответствии с IEC 61000-4-2 восприимчивость к электромагнитным полям: уровень пробы: 10 V/m (80 МГц…1 ГГц) уровень 3 в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам: уровень пробы: 1 кВ (емкостные клещи связи) уровень 3 в соответствии с IEC 61000-4-4 испытание на невосприимчивость к коммутационным помехам/коротким пакетам: уровень пробы: 2 kV (прямой) уровень 3 в соответствии с IEC 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс: уровень пробы: 1 кВ (дифференциальн. режим) уровень 3 в соответствии с IEC 61000-4-5 тест на стойкость к импульсному перенапряжению 1,2/50 мкс: уровень пробы: 2 kV (общий режим) уровень 3 в соответствии с IEC 61000-4-5 наведенные РЧ помехи: уровень пробы: 10 V (0,15...80 МГц) уровень 3 в соответствии с IEC 61000-4-6 испытание на стойкость к провалам и кратковременным исчезновениям напряжения: уровень пробы: 0 % (1 цикл) в соответствии с IEC 61000-4-11 испытание на стойкость к провалам и кратковременным исчезновениям напряжения: уровень пробы: 70 % (25/30 циклов) в соответствии с IEC 61000-4-11 наведенные и излучаемые помехи: класс B в соответствии с EN 55022
- Механическая износостойкость
- 10000000 циклы
- Отключающая способность
- 2000 В·А
- Длительность импульса
- 100 ms с включенной параллельно нагрузкой типовой 30 ms типовой
- Тип управления
- переключатель передняя панель
- Относительная влажность
- 93-93 % без образования конденсата в соответствии с IEC 60068-2-30
- Момент затяжки
- 0.6-1 Н-м в соответствии с МЭК 60947-1
- Стандарты
- 2006/95/EC 2004/108/EC EN 61000-6-1 EN 61000-6-4 EN 61000-6-2 EN 61000-6-3 IEC 61812-1
- Код совместимости
- RE17
- Монтажная опора
- DIN рейка 35 мм в соответствии с EN/IEC 60715
- Серия SE
- Устаревшее оборудование Индастри
Описание
Контактный блок серии Harmony Easy XA2 Schneider Electric; тип контактов - 1НО; работа контактов - медленное размыкание; без прямого размыкания. Серия Harmony XA2E разработана как .кономичное, надежное и эргономичное для решения задач по управлению оборудованием и сигнализацией.
