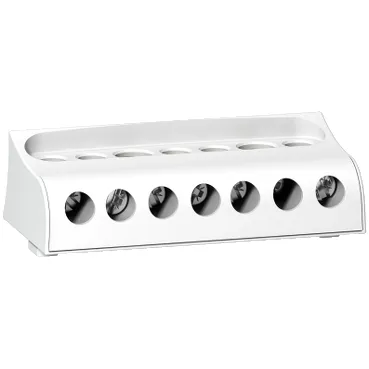

ШИНА НЕЙТРАЛИ ДОПОЛНИТЕЛЬНАЯ 100А 7 ОТВЕРСТИЙ - LGYN1007
Артикул:
LGYN1007
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 8 кВ в соответствии с EN/IEC 61439-1
- Способ монтажа
- непосредственная установка на заднюю стенку
- [icw] кратковременно выдерживаемый ток
- 3.5 кА для 1 с
- Исполнение монтажа
- Винтами
- Вес нетто
- 63 г
- [ie] номинальный рабочий ток
- 100 А в 40 °C
- [ipk] допустимый пиковый ток
- 20 кА
- Совместимость серий продукта
- ComPact
- Тип продукта
- модуль расширения
- Категория - аксессуар/отдельная деталь
- соединительные принадлежности
- Соединения – клеммы
- питание: Винтовой зажим 2 кабель (-и) 2.5-25 мм² жесткий питание: Винтовой зажим 2 кабель (-и) 1.5-16 мм² гибкий с кабельным наконечником распределение: Винтовой зажим 5 кабель (-и) 1.5-16 мм² жесткий распределение: Винтовой зажим 5 кабель (-и) 1.5-10 мм² гибкий с кабельным наконечником
- Рабочая температура окружающей среды
- -25-55 °C
- Серия
- Linergy Linergy
- Цвет
- Белый (RAL 9003)
- Длина сборной шины
- 70 мм
- Гребенчатая шина, клеммный блок для подключения
- Нулевая шина
- Электрическая прочность изоляции
- 2500 В
- Отходящие линии распределительного блока
- 7 отверстий
- Категория перенапряжения
- III
- Момент затяжки
- питание: 2-2 Н·м PZ2 отвертка 7.5 мм питание: 2-2 Н·м Плоская отвертка 7.5 мм распределение: 2-2 Н·м PZ2 отвертка 5.5 мм распределение: 2-2 Н·м Плоская отвертка 5.5 мм
- Описание полюсов
- 1N
- Степень загрязнения
- 3
- Стандарты
- EN/IEC 61439-1 МЭК 61439-2 IEC 60947-7-1
- Шаг 9 мм
- 7
- [in] номинальный ток
- 100 А в 40 °C
- [ui] номинальное напряжение изоляции
- 500 В Переменный ток
- [ue] номинальное рабочее напряжение
- 230 В Переменный ток Ph/N
- Наименование продукта
- Linergy DS
- Серия SE
- Acti9
Описание
ШИНА НЕЙТРАЛИ ДОПОЛНИТЕЛЬНАЯ 100А 7 ОТВЕРСТИЙ. Однополюсные либо четырехполюсные распределительные блоки, которые устанавливаются на DIN-рейке или на монтажной плате. Совместимы с распределительными щитами серий Prisma G и P, Pragma, Mini Pragma и Resbo. Входящие и отходящие цепи подключены к клеммным колодкам с винтовыми зажимами с помощью как гибких, так и жестких кабелей с наконечниками.

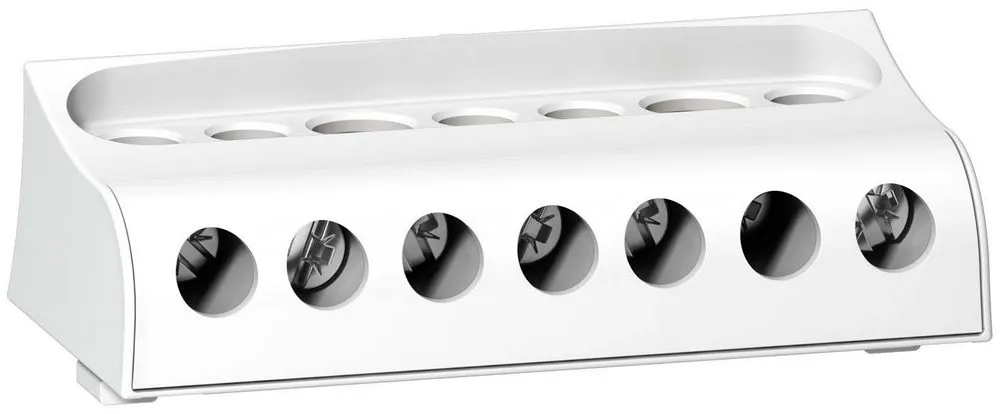

Галерея
