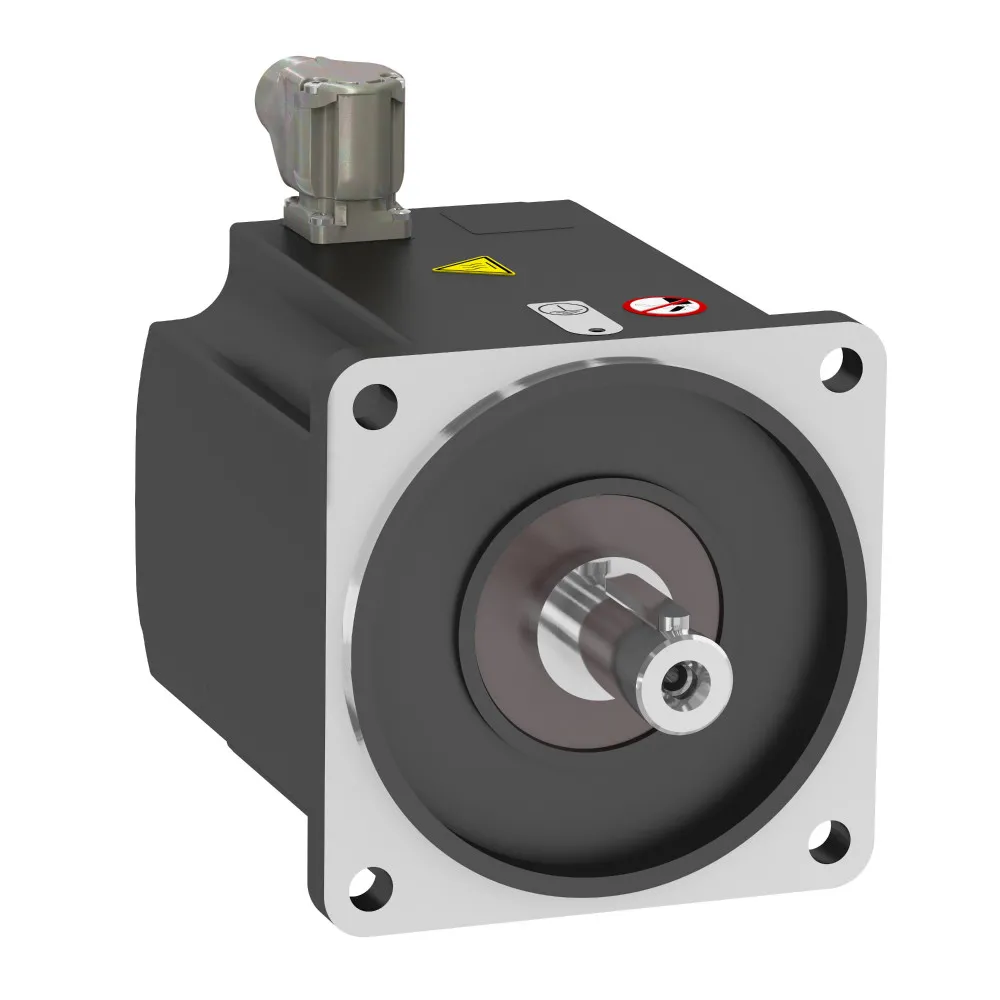

СИНХРОННЫЙ СЕРВОДВИГАТЕЛЬ BMP 7 Нм - BMP1401F3NA2A

Артикул: BMP1401F3NA2A
Поможем с выбором

Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.

Характеристики
Способ монтажа
фланец, соответствующий международному стандарту
Номинальное напряжение питания
480 В
Вес нетто
8 кг
Число фаз
трехфазный
Степень защиты ip
IP65 Стандарт IP67 С комплектом IP67
Номинальная операционная частота
125 Гц с приводом ATV32 в 1.1 кВт 200 V однофазный 125 Гц с приводом ATV32 в 1.5 кВт 200 V однофазный 250 Гц с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 125 Гц с приводом ATV320 в 1.1 кВт 200 V однофазный 125 Гц с приводом ATV320 в 1.5 кВт 200 V однофазный 250 Гц с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Максимальная операционная частота
150 Гц с приводом ATV32 в 1.1 кВт 200 V однофазный 150 Гц с приводом ATV32 в 1.5 кВт 200 V однофазный 300 Гц с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 150 Гц с приводом ATV320 в 1.1 кВт 200 V однофазный 150 Гц с приводом ATV320 в 1.5 кВт 200 V однофазный 300 Гц с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Минимальная операционная частота
13 Гц с приводом ATV32 в 1.1 кВт 200 V однофазный 13 Гц с приводом ATV32 в 1.5 кВт 200 V однофазный 25 Гц с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 13 Гц с приводом ATV320 в 1.1 кВт 200 V однофазный 13 Гц с приводом ATV320 в 1.5 кВт 200 V однофазный 25 Гц с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Совместимость серий продукта
Altivar 32 Altivar Machine ATV320
Совместимость продукта
преобразователь частоты ATV32 в 1.1 кВт 200 V однофазный преобразователь частоты ATV32 в 1.5 кВт 200 V однофазный преобразователь частоты ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный преобразователь частоты ATV320 в 1.1 кВт 200...240 В однофазный преобразователь частоты ATV320 в 1.5 кВт 200...240 В однофазный преобразователь частоты ATV320 в 2.2 кВт 380...500 V трехфазный
Тип продукта
синхронный двигатель
Краткое название устройства
BMP
Гарантия
Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Максимальная механическая скорость
3600 об/мин
Диаметр окружности монтажных отверстий
165-165 мм
Диаметр монтажных отверстий
11 мм
Количество монтажных отверстий
4
Глубина центрирующего кольца
3.5 мм
Диаметр центрирующего кольца
130 мм
Максимальная осевая сила fa
0,2 x Fr
Максимальная радиальная сила fr
1930 N в 1000 об/мин 1530 N в 2000 об/мин 1340 Н в 3000 об/мин
Индуктивность статора
6.23 мГн для q-осев.катушки в 40 °C 5.18 мГн для d-осев.катушки в 40 °C
Активное сопротивление статора
0.7 Ом в 40 °C
Инерция ротора
16.46 кг·см²
Кол-во полюсов двигателя
5
Постоянный момент
1.55 Н·м/А в 40 °C
Кол-во выхлопных труб двигателя:
1
Размер фланца двигателя
140 мм
Ширина ключа
8 мм
Длина вала
50 мм
Диаметр вала
24 мм
Макс. ток irms
10.4 А с приводом ATV32 в 1.1 кВт 200 V однофазный 12 А с приводом ATV32 в 1.5 кВт 200 V однофазный 8.3 А с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 10.4 А с приводом ATV320 в 1.1 кВт 200 V однофазный 12 А с приводом ATV320 в 1.5 кВт 200 V однофазный 8.3 А с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Тормоз
без
Конец вала
с шпоночным пазом
Номинальная скорость
1500 об/мин. с приводом ATV32 в 1.1 кВт 200 V однофазный 1500 об/мин. с приводом ATV32 в 1.5 кВт 200 V однофазный 3000 об/мин. с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 1500 об/мин. с приводом ATV320 в 1.1 кВт 200 V однофазный 1500 об/мин. с приводом ATV320 в 1.5 кВт 200 V однофазный 3000 об/мин. с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Номинальный вращательный момент
7 Н·м с приводом ATV32 в 1.1 кВт 200 V однофазный 7 Н·м с приводом ATV32 в 1.5 кВт 200 V однофазный 6.37 Н·м с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 7 Н·м с приводом ATV320 в 1.1 кВт 200 V однофазный 7 Н·м с приводом ATV320 в 1.5 кВт 200 V однофазный 6.37 Н·м с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Номинальная выходная мощность
1100 Вт с приводом ATV32 в 1.1 кВт 200 V однофазный 1100 Вт с приводом ATV32 в 1.5 кВт 200 V однофазный 2000 Вт с приводом ATV32 в 2.2 кВт 400 V AC 50/60Hz трехфазный 1100 Вт с приводом ATV320 в 1.1 кВт 200 V однофазный 1100 Вт с приводом ATV320 в 1.5 кВт 200 V однофазный 2000 Вт с приводом ATV320 в 2.2 кВт 400 V AC 50/60Hz трехфазный
Тип охлаждения
естественная конвекция
Электрическое соединение
поворотный угловой соединитель
Серия SE
Servomotors BMP
Описание

Синхронный Серводвигатель BMP 7 Нм. тип устройства или его аксессуаров: синхронный двигатель
- краткое название устройства: BMP
- максимальная механическая скорость: 3600 об/мин
- номинальная выходная мощность: 1100 Вт with drive ATV32 при 1.1 кВт 200 В однофазный, 1100 Вт с приводом ATV320 в 1.1 кВт 200 В однофазный, 2000 Вт with drive ATV32 при 2,2 кВт 400 В AC 50/60Гц трехфазный, 1100 Вт with drive ATV32 при 1.5 кВт 200 В однофазный, 1100 Вт с приводом ATV320 в 1.5 кВт 200 В однофазный, 2000 Вт с приводом ATV320 в 2,2 кВт 400 В AC 50/60Гц трехфазный
- номинальный вращательный момент: 6.37 Н-м with drive ATV32 при 2,2 кВт 400 В AC 50/60Гц трехфазный, 6.37 Н-м с приводом ATV320 в 2,2 кВт 400 В AC 50/60Гц трехфазный, 7 Н-м with drive ATV32 при 1.1 кВт 200 В однофазный, 7 Н-м with drive ATV32 при 1.5 кВт 200 В однофазный, 7 Н-м с приводом ATV320 в 1.1 кВт 200 В однофазный, 7 Н-м с приводом ATV320 в 1.5 кВт 200 В однофазный
- номинальная скорость: 1500 об/мин. with drive ATV32 при 1.1 кВт 200 В однофазный, 3000 об/мин. с приводом ATV320 в 2,2 кВт 400 В AC 50/60Гц трехфазный, 1500 об/мин. with drive ATV32 при 1.5 кВт 200 В однофазный, 1500 об/мин. с приводом ATV320 в 1.1 кВт 200 В однофазный, 3000 об/мин. with drive ATV32 при 2,2 кВт 400 В AC 50/60Гц трехфазный, 1500 об/мин. с приводом ATV320 в 1.5 кВт 200 В однофазный
- совместимость продукта: преобразователь частоты ATV320 в 1.1 кВт 200.240 В однофазный, преобразователь частоты ATV320 в 1.5 кВт 200.240 В однофазный, преобразователь частоты ATV320 в 2,2 кВт 380.500 В трехфазный, преобразователь частоты ATV32 при 1.1 кВт 200 В однофазный, преобразователь частоты ATV32 при 1.5 кВт 200 В однофазный, преобразователь частоты ATV32 при 2,2 кВт 400 В AC 50/60Гц трехфазныс шпоночным пазом
- степень защиты IP: IP65 в базовой комплектации, IP67 С комплектом IP67
- тормоз: без
- монтажная опора: фланец, соответствующий международному стандарту
- электрическое соединение: поворотный угловой соединитель.

Преимущества: Изящество технологий, Компактный, Компактное устройство для пуска электродвигателя, Позволяет сократить размер шкафа до 40 %, Высокий функционал, Более 150 встроенных прикладных функций, Выполняют функции простой системы управления, Встроенные функции безопасности механизмов, Простое конфигурирование и эксплуатация, Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик), различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу), Коммуникации, Взаимодействуют с большинством промышленных сетей, В стандартном исполнении, CANopen и Modbus, Энергоэффективность, обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.

Применения:
- Транспортировочное оборудование (небольше конвейеры, подъемники и т.д.), Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.), Специальные механизмы (мешалки, смесители, автоматические линии и т.д.), Насосное, компрессорное и вентиляционное оборудование, Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.).

Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).

Применения: Серия Altivar Machine AT.
