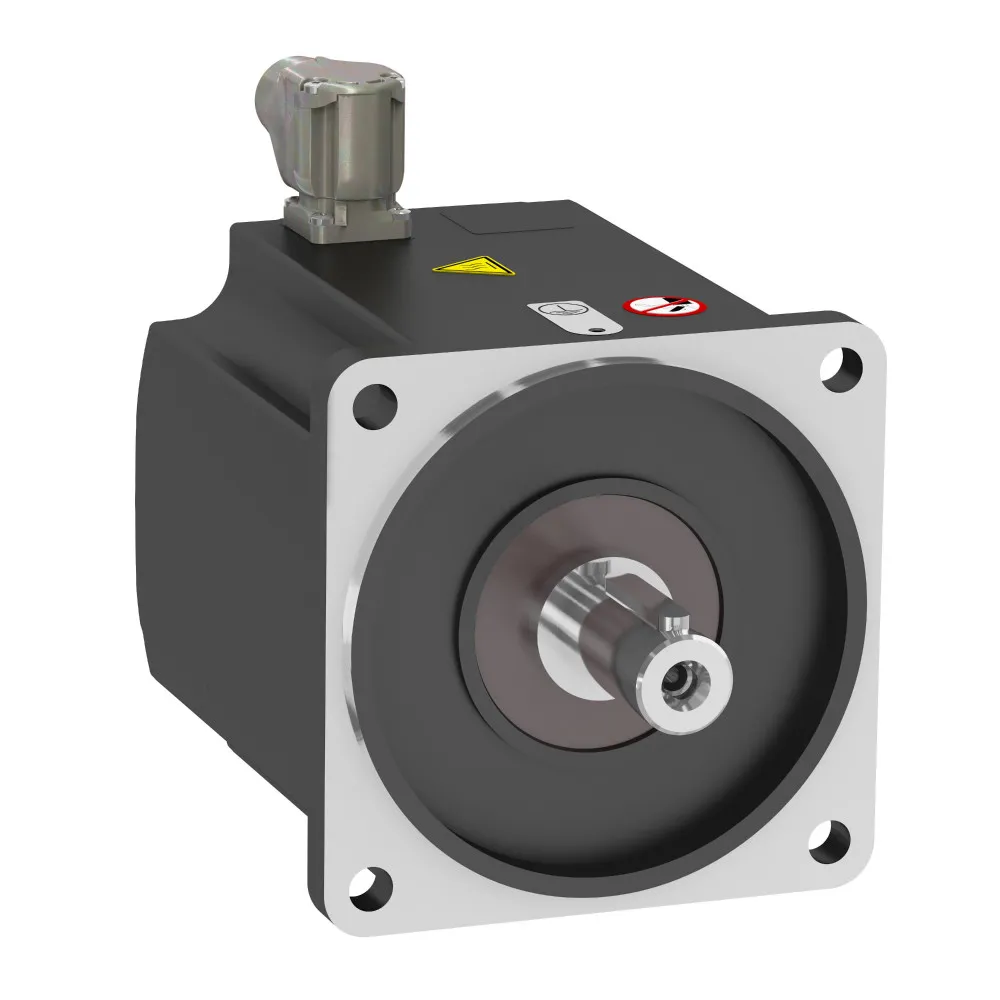

СИНХРОННЫЙ СЕРВОДВИГАТЕЛЬ BMP 7 Нм - BMP1401R3NA2A
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Способ монтажа
- фланец, соответствующий международному стандарту
- Номинальное напряжение питания
- 230 В
- Вес нетто
- 8 кг
- Число фаз
- однофазный
- Степень защиты ip
- IP65 Стандарт IP67 С комплектом IP67
- Номинальная операционная частота
- 250 Гц с приводом ATV32 в 2.2 кВт 200 V однофазный 250 Гц с приводом ATV320 в 2.2 кВт 200 V однофазный
- Максимальная операционная частота
- 300 Гц с приводом ATV32 в 2.2 кВт 200 V однофазный 300 Гц с приводом ATV320 в 2.2 кВт 200 V однофазный
- Минимальная операционная частота
- 25 Гц с приводом ATV32 в 2.2 кВт 200 V однофазный 25 Гц с приводом ATV320 в 2.2 кВт 200 V однофазный
- Совместимость серий продукта
- Altivar Machine ATV320 Altivar 32
- Совместимость продукта
- преобразователь частоты ATV32 в 2.2 кВт 200 V однофазный преобразователь частоты ATV320 в 2.2 кВт 200...240 В однофазный
- Тип продукта
- синхронный двигатель
- Краткое название устройства
- BMP
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Максимальная механическая скорость
- 3600 об/мин
- Диаметр окружности монтажных отверстий
- 165-165 мм
- Диаметр монтажных отверстий
- 11 мм
- Количество монтажных отверстий
- 4
- Глубина центрирующего кольца
- 3.5 мм
- Диаметр центрирующего кольца
- 130 мм
- Максимальная осевая сила fa
- 0,2 x Fr
- Максимальная радиальная сила fr
- 1930 N в 1000 об/мин 1530 N в 2000 об/мин 1340 Н в 3000 об/мин
- Индуктивность статора
- 1.76 мГн для q-осев.катушки в 40 °C 1.47 мГн для d-осев.катушки в 40 °C
- Активное сопротивление статора
- 0.2 Ом в 40 °C
- Инерция ротора
- 16.46 кг·см²
- Кол-во полюсов двигателя
- 5
- Постоянный момент
- 0.82 Н·м/А в 40 °C
- Кол-во выхлопных труб двигателя:
- 1
- Размер фланца двигателя
- 140 мм
- Ширина ключа
- 8 мм
- Длина вала
- 50 мм
- Диаметр вала
- 24 мм
- Макс. ток irms
- 16.5 А с приводом ATV32 в 2.2 кВт 200 V однофазный 16.5 А с приводом ATV320 в 2.2 кВт 200 V однофазный
- Тормоз
- без
- Конец вала
- с шпоночным пазом
- Номинальная скорость
- 3000 об/мин. с приводом ATV32 в 2.2 кВт 200 V однофазный 3000 об/мин. с приводом ATV320 в 2.2 кВт 200 V однофазный
- Номинальный вращательный момент
- 6.37 Н·м с приводом ATV32 в 2.2 кВт 200 V однофазный 6.37 Н·м с приводом ATV320 в 2.2 кВт 200 V однофазный
- Номинальная выходная мощность
- 2000 Вт с приводом ATV32 в 2.2 кВт 200 V однофазный 2000 Вт с приводом ATV320 в 2.2 кВт 200 V однофазный
- Тип охлаждения
- естественная конвекция
- Электрическое соединение
- поворотный угловой соединитель
- Серия SE
- Servomotors BMP
Синхронный Серводвигатель BMP 7 Нм. тип устройства или его аксессуаров: синхронный двигатель
- краткое название устройства: BMP
- максимальная механическая скорость: 3600 об/мин
- номинальная выходная мощность: 2000 Вт с приводом ATV320 в 2,2 кВт 200 В однофазный, 2000 Вт with drive ATV32 при 2,2 кВт 200 В однофазный
- номинальный вращательный момент: 6.37 Н-м с приводом ATV320 в 2,2 кВт 200 В однофазный, 6.37 Н-м with drive ATV32 при 2,2 кВт 200 В однофазный
- номинальная скорость: 3000 об/мин. with drive ATV32 при 2,2 кВт 200 В однофазный, 3000 об/мин. с приводом ATV320 в 2,2 кВт 200 В однофазный
- совместимость продукта: преобразователь частоты ATV320 в 2,2 кВт 200.240 В однофазный, преобразователь частоты ATV32 при 2,2 кВт 200 В однофазныс шпоночным пазом
- степень защиты IP: IP65 в базовой комплектации, IP67 С комплектом IP67
- тормоз: без
- монтажная опора: фланец, соответствующий международному стандарту
- электрическое соединение: поворотный угловой соединитель.
Преимущества: Изящество технологий, Компактный, Компактное устройство для пуска электродвигателя, Позволяет сократить размер шкафа до 40 %, Высокий функционал, Более 150 встроенных прикладных функций, Выполняют функции простой системы управления, Встроенные функции безопасности механизмов, Простое конфигурирование и эксплуатация, Совместимость всех диалоговых средств и средств конфигурирования для преобразователей частоты Altivar 32 и Lexium 32 (программное обеспечение SoMove и SoMove Mobile, выносной графический терминал, загрузчик и мультизагрузчик), различное дополнительное оборудование для монтажа в зависимости от типа механизма (вертикальная, горизонтальная установка, возможность поворота блок управления по отношению к силовой части ПЧ (уменьшение размера по глубине), установка вплотную друг к другу), Коммуникации, Взаимодействуют с большинством промышленных сетей, В стандартном исполнении, CANopen и Modbus, Энергоэффективность, обеспечивает высокий показатель энергоэффективности как для асинхоронного двигателя, так и синхронного.
Применения:
- Транспортировочное оборудование (небольше конвейеры, подъемники и т.д.), Фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.), Специальные механизмы (мешалки, смесители, автоматические линии и т.д.), Насосное, компрессорное и вентиляционное оборудование, Деревообрабатывающие станки, металлообрабатывающее оборудование (гибка, сварка и т.д.).
Преимущества: Двери (GDL) и Защитная Остановка 1 (SS1).
Применения: Серия Altivar Machine AT.
