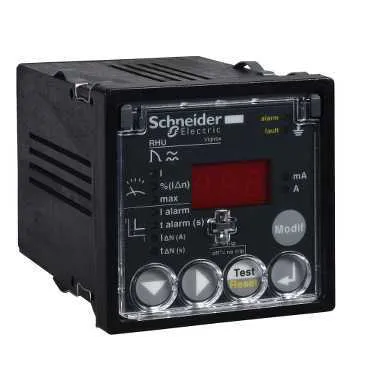

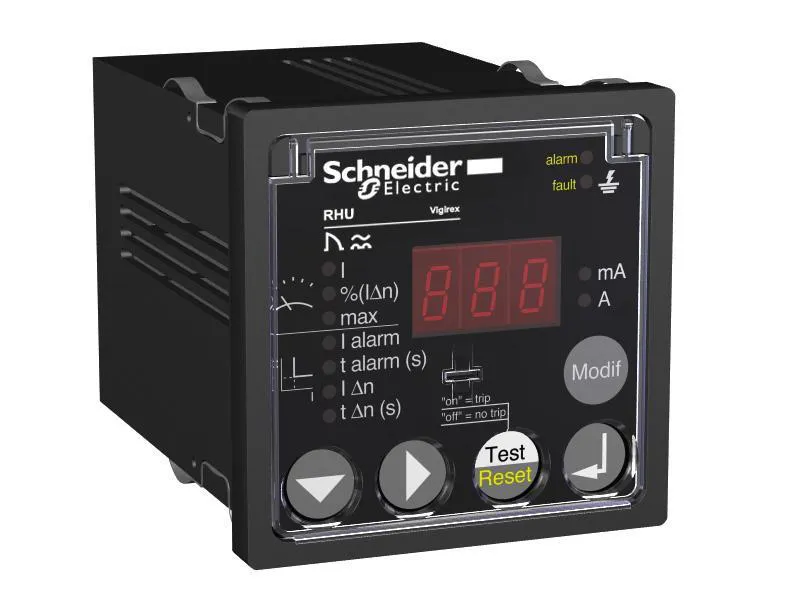

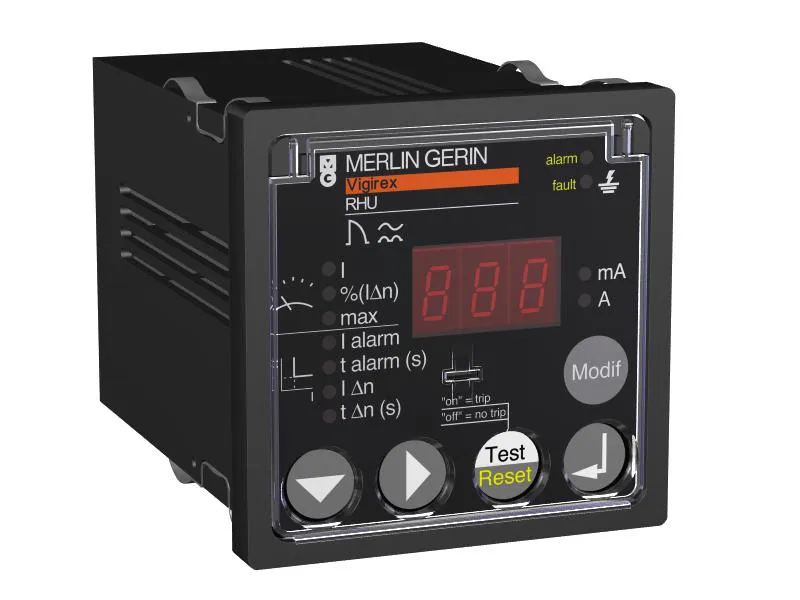

VIGIREX RHUS 48 В 50/60 ГЦ РЕЛЕ - 28573
Артикул:
28573
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип настройки задержки срабатывания защиты от тока утечки
- регулируем. 0.03-30 А 0-4.5 с мгновенный 0.03-0.03 А
- Набор вспомогательных контактов
- 1 Н.О.
- [us] номинальное напряжение сети
- 220...240 В переменный ток 50/60 Гц 220...240 В переменный ток 400 Hz
- Совместимость серий продукта
- Vigirex RHUs TOA датчик тока утечки на землю Vigirex RHUs 0 датчик тока утечки на землю
- Тип продукта
- реле защиты остаточного тока
- Краткое название устройства
- RHUs
- Температура окружающей среды при хранении
- -40-85 °C
- Серия продукта
- Vigirex
- Потребляемая мощность (ва)
- 4 В·А
- Механическая стойкость
- огнестойкость в соответствии с IEC 60695-2-1 степень защиты IK 2 joules: IK07 в соответствии с EN 50102 cтепень защиты IP: IP20 в соответствии с IEC 60529 cтепень защиты IP: IP30 в соответствии с IEC 60529 cтепень защиты IP: IP40 в соответствии с IEC 60529 вибрации 13,2...100 Гц: 0,7 g вибрации 2...13,2 Гц: +/- 1 mm
- Соединения – клеммы
- цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 датчик: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12 цепь аварийной сигнализации: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 цепь аварийной сигнализации: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12 вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 вспом. источник питания: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12 авария: клеммный блок кабель (-и) 0.2-2.5 мм² гибкий AWG 22...AWG 12 авария: клеммный блок кабель (-и) 0.2-2.5 мм² жесткий AWG 22...AWG 12 авария: клеммный блок кабель (-и) 0.25-2.5 мм² гибкий AWG 22...AWG 12
- Гарантия
- 18 months
- Время обновления
- 2 s
- Контроль
- электроника (непрерывная) блок питания (непрерывная) линия реле/датчик (непрерывная)
- Устойчивость настроек
- защищенный опечатываемой крышкой
- Функция тестирования
- местный дистанционная проверка
- Серия
- Vigirex
- Тип измерения
- измерение тока замыкания на землю встроенным ТТ, диапазон: 80...100 %, точность: +/- 10 %
- Класс защиты от поражения электр. током
- класс II
- [ithe] условный тепловой ток в закрытом корпусе
- 8 А
- Мин. нагрузка
- 10 мА в 12 V
- Система заземления
- TT TN-S IT
- Электромагнитная совместимость
- наведенные и излучаемые помехи: B в соответствии с CISPR 11 проверка стойкости к наведенным РЧ помехам: 3 в соответствии с IEC 61000-4-6 испытание стойкости к с электролитическому разряду: 4 в соответствии с IEC 61000-4-2 восприимчивость к мощным наведенным помехам: 4 в соответствии с IEC 61000-4-5 восприимчивость к слабым наведенным помехам: 4 в соответствии с IEC 61000-4-4 восприимчивость с помехам: 3 в соответствии с IEC 61000-4-3
- Класс защиты от тока утечки
- класс АС класс A si
- Применение реле
- реле дифференицального тока
- Тип настройки
- клавиатура встроенная шина
- Рабочая температура
- -25-55 °C
- Категория перенапряжения
- IV
- Момент затяжки
- цепь аварийной сигнализации: 0.5-0.5 Н-м вспом. источник питания: 0.5-0.5 Н-м авария: 0.5-0.5 Н-м проверка реле и сброс аварийного сигнала: 0.5-0.5 Н-м датчик: 0.5-0.5 Н-м наличие напряжения: 0.5-0.5 Н-м
- Длина зачистки проводов
- цепь аварийной сигнализации: 6 мм вспом. источник питания: 6 мм авария: 6 мм проверка реле и сброс аварийного сигнала: 6 мм датчик: 6 мм наличие напряжения: 6 мм
- Код совместимости
- RHUs
- Монтажная опора
- панель
Описание
Реле VIGIREX RHU 0,03-30A, 0..5 s, 240В. диапазон: Vigirex - серия продукта: Vigirex - краткое название устройства: RHUs - тип устройства или его аксессуаров: реле защиты остаточного тока - совместимость серий продукта: Vigirex RHUs 0 датчик тока утечки на землю, Vigirex RHUs TOA датчик тока утечки на землю - применение реле: реле дифференицального тока. Преимущества: .. применения: ..
