ВЫКЛЮЧАТЕЛЬ NS1000H 4P+MICR 2.0A В СБОРЕ - 33249
Артикул:
33249
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Логическая селективность zsi
- с
- [icw] номинальный кратковременно выдерживаемый ток
- 19.2 кА 1 с в соответствии с IEC 60947-2
- Исполнение монтажа
- стационарный
- Вес нетто
- 18 кг
- Степень ударостойкости ik
- IK07 в соответствии с EN 50102
- Тип продукта
- выключатель
- Межполюсный шаг
- 70 мм
- Уставка тока мгновенного срабатывания
- 1,5...10 x Ir
- Краткое название устройства
- Compact NS1000H
- Температура окружающей среды при хранении
- -40-85 °C
- Локальная индикация
- Индикация аварии: 4 светодиода (красный) перегрузка: 1 светодиод (желтый)
- Номинальный ток расцепителя
- 1000-1000 А в 50 °C
- Уставка тока ir защиты с длительной выдержкой времени
- 9 регулируемых настроек
- [tr] регулируемая уставка времени защиты от перегрузки
- 12.5-600 с в 1,5 x Ir 0.5-24 с в 6 x Ir 0.7-16.6 с в 7,2 x Ir
- Защитные функции блока управления
- LI
- Вспомогательные контакты
- 1 Н.О./Н.З.
- Технология расцепителя
- электронный
- Соответствие требованиям по изоляции
- да в соответствии с EN/IEC 60947-2
- Сертификаты
- ASEFA ASTA
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ в соответствии с IEC 60947-2
- Электрическая износостойкость
- 2000 циклы в 690 V In 4000 циклы в 690 V In/2 5000 циклы в 440 V In 6000 циклы в 440 V In/2
- Степень защиты ip
- IP40 в соответствии с МЭК 60529
- Рабочая температура окружающей среды
- -25-70 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Потери мощности
- 22 Вт
- Серия
- ComPact NS630b...1600 Compact
- Тип измерения
- амперметр
- Уставка защиты нейтрали
- нет защиты (3d) 0,5 x Ir (3d + N/2) 1 x Ir (4d)
- Тепловая память
- 20 mn
- Задание длительной задержки срабатывания
- 9 регулируем. настроек
- Диапазон длительных задержек срабатывания
- 0,4...1 x In
- Диапазон уставок мгновенной защиты типа ii
- регулируемый
- Соединение с нижней стороны
- передний
- Присоединение с верхней стороны
- передний
- Наименование расцепителя
- Micrologic 2.0 A
- Описание защищенных полюсов
- 4d
- Тип дисплея
- ЖК дисплей
- Тип защиты
- защита от перегрузки (с длительной выдержкой времени) мгновенная защита от короткого замыкания
- Частота сети
- 50/60 Гц
- [ue] номинальное рабочее напряжение
- 690 V Переменный ток 50/60 Гц
- [ics] номинальная рабочая отключающая способность
- 50 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 40 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Отключающая способность
- 42 кА Icu в 660/690 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 H 70 кА 415 V Переменный ток
- Положение нейтрали
- слева
- Защита от замыкания на землю
- Без
- Механическая износостойкость
- 10000 циклы
- Область применения
- распределение
- [in] номинальный ток
- 1000 А в 50 °C
- Рабочая высота
- 0...2000 м без ухудшения рабочих характеристик 2000 m...5000 m с ухудшением рабочих характеристик
- Категория применения
- category B
- Тип сети
- Переменный ток
- Тип управления
- Поворотная рукоятка тумблер
- Относительная влажность
- 0-95 %
- Описание полюсов
- 4P
- Степень загрязнения
- 3 в соответствии с МЭК 60947
- Стандарты
- EN/IEC 60947-2
- Код совместимости
- NS1000
- [ui] номинальное напряжение изоляции
- 800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Монтажная опора
- задняя монтажная панель
- Наименование продукта
- Compact NS
- Серия SE
- Compact NS630b_1600
Описание

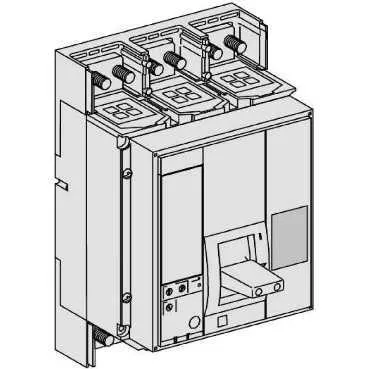

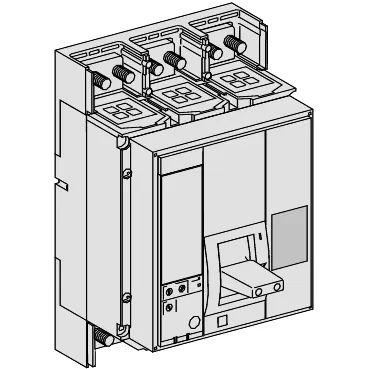

Выключатель-разъединитель Compact NS1000H Schneider Electric, 4-полюсный, номинальный ток 1000 А, Icu = 70 kA при 380/415 В
- с блоком управления Micrologic 2.0A
- с ручным управлением
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
